triflex® RS

Installatiehandleiding voor het TRC en TRE systeem

Monteer de voorgemonteerde triflex® RS op¨de robot.

1

Het gehele systeem is zijwaarts verschuifbaar

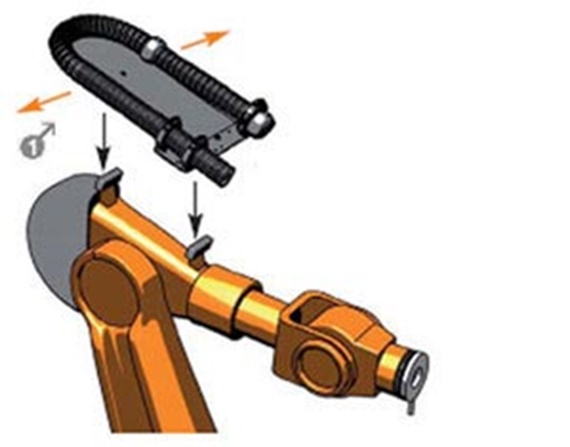

Montage zonder triflex® RS adapter

Als het gatenpatroon identiek is aan die van de robot, wordt de triflex ® RS rechtstreeks aan de robot bevestigd.

Verplaats de positie van het deksel niet

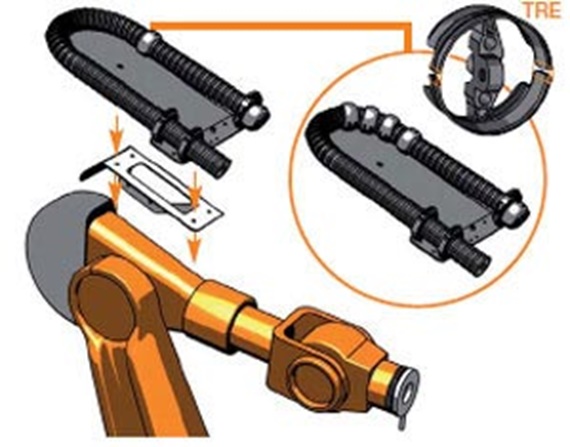

Montage met triflex® RS adapter

Als het gatenpatroon anders is dan die van de robot of van de uitstekende randen, dan wordt een triflex ® RS-adapter gemonteerd tussen de robot en triflex ® RS en de triflex ® RS wordt hier bovenop bevestigd.

Verplaats de positie van het deksel niet

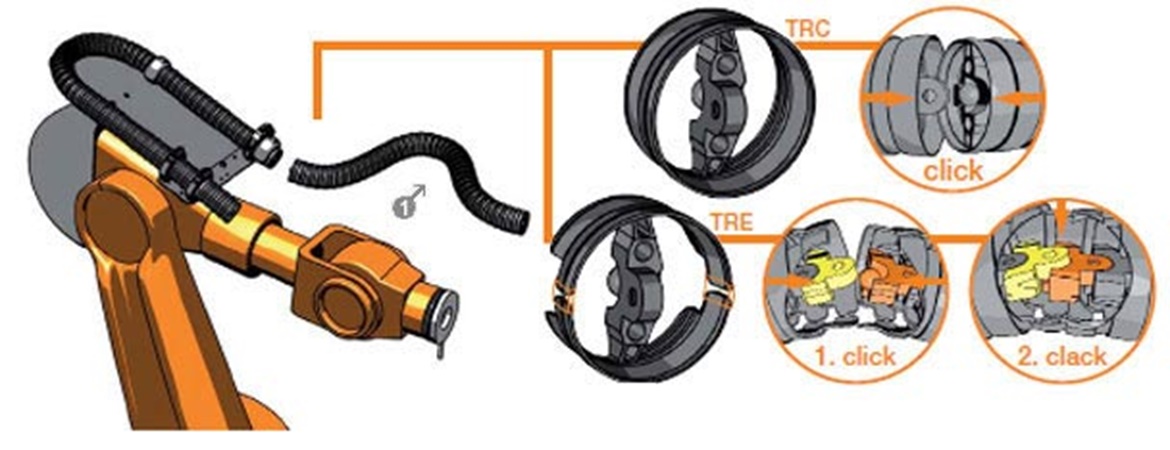

Monteer de meeneemzijde van de triflex® R kabelrups en pas de lengte aan.

1

Gebruik afstandhouders voor TRE montagebeugels

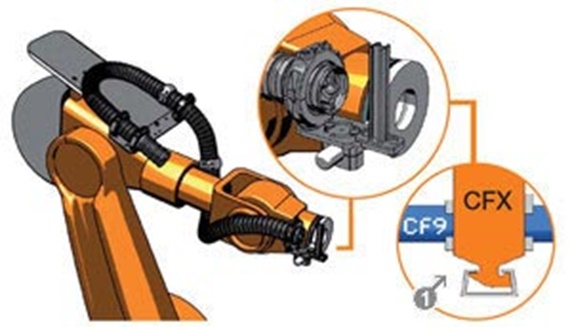

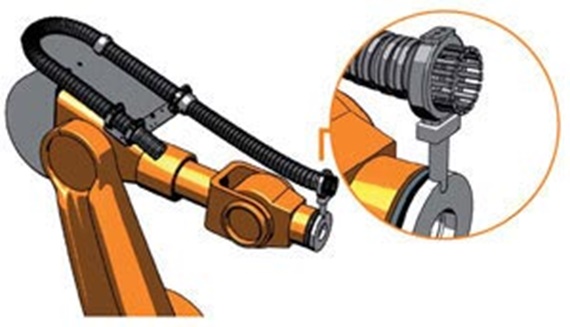

Installeer het aansluitelement met trekontlasting aan meeneemzijde en fixeer het triflex® R systeem.

1

Grote haak aan de buitenzijde

Normaal model:

Bevestiging direct op de applicatie en trekontlasting door middel van kabelbinders aan de trekontlastingstanden.

Heavy duty model:

Bevestiging van de extra as aan de robot. Trekontlasting door middel van CFX kabelklemmen op dubbele C-profielen

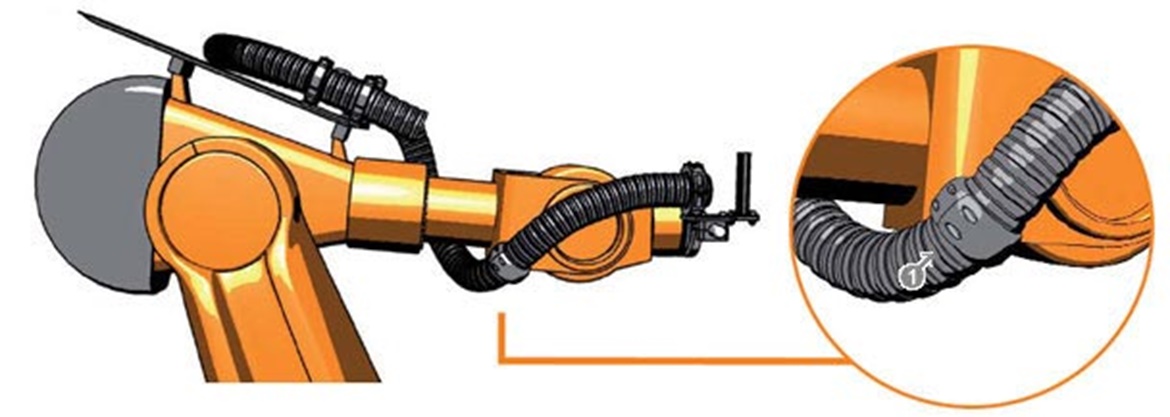

Optioneel: Monteer beschermers voor uitstekende randen.

1

Beschermer
