Configurator voor
robot-dresspacks

Meer-assige kabelrups voor robots - triflex® R

In 3D-toepassingen maken roterende en draaiende bewegingen deel uit van het dagelijks leven. Hier zijn kabelrupsen nodig, welke robotkabels veilig geleiden en beschermen. De triflex R (TRE, TRC en TRL) kabelrups is speciaal ontwikkeld voor veeleisend gebruik op meerassige robots. Vanwege haar hoge trekkrachtabsorptie en hoge flexibiliteit, maakt de kabelrups een rotatie mogelijk van ca. ±10° per kabelrupsschakel, met gecompliceerde bewegingen in de verticale assen. Vergeleken met een kabelbeschermslang biedt triflex R een gedefinieerde buigradius, wat de levensduur van kabels en slangen aanzienlijk verlengt.

Neem nu contact met ons op!

Productoverzicht

Ik ben op zoek naar een energietoevoersysteem voor assen 2-6 op een industriële robot en ook naar reserve-onderdelen of accessoires om kabels of slangen veilig op de robot te geleiden.

Ga naar de producten + webshop

Overleg + upload functie

Ik weet niet zeker welke kabelrups ik moet kiezen voor mijn toepassing en heb meer ondersteuning/informatie nodig.

Contact + upload functie

2 configuratoren

Gebruik de Quick Robot om het juiste systeem voor uw robot te vinden
Gebruik de tussenbodem-configurator om de optimale grootte van de kabelrups te vinden

Ga naar de configuratoren

Innovaties van 2021 en 2020

Hier vindt u de nieuwste producten en productverbeteringen op het gebied van robotica.

Ga naar de innovaties

TRX | revolutionaliseert de energietoevoer naar robots

Telescopisch en roterend gecombineerd in één kabelrups

De TRX draagt bij aan de functies van de triflex R-serie en maakt deze nu ooktelescopisch
Dankzij het gepatenteerde ontwerp, maken de TRX-schakels een lengte-compensatie mogelijk tot wel 40% ten opzichte van elkaar zonder dat ze aan elkaar zijn verbonden en zonder dat de torsiesterkte verloren gaat .
De rubberen band in de TRX brengt de kabelrupsschakels altijd terug naar hun startpunt en deretractiekracht kan worden aangepast via de rubberen band
Gewichtsreductie tot wel 83% vergeleken met een oplossing met een retractiesysteem (RSP)
Momenteel is de ontwerpstudie TRX 100% compatibel met TRE.70.110.0B, overige kabelrupsmaten volgen

Meer over TRX

Gratis TRC en TRE sleeve sample

robuust, met hoge treksterkte, gesloten of open uitvoering

Beoordeel zelf de kwaliteit van onze producten
Het sleeve sample biedt aanvullende productinformatie die niet direct detecteerbaar is

Sample-componenten:

3 kabelrupsschakels TRC.100.145.0
3 TRE.100.145.0.B kabelrupsschakels
1 montagebeugel met trekontlasting

Bestel een TRC/TRE sleeve sample

Gratis TRL en TRLF sleeve sample

Lichtgewicht, kosteneffectief, flexibel, kan geopend worden

Ontdek zelf de productkwaliteit van onze lichte triflex R kabelrups
Het sleeve sample biedt aanvullende productinformatie die niet direct detecteerbaar is

Sample-componenten:

3 kabelrupsschakels TRL.100.145.0
3 TRLF.100.145.0.B kabelrupsschakels
1 lichte montagebeugel met trekontlasting

Bestel een TRL/TRLF sleeve sample

Uitbreiding van de configurator voor robotapparatuur met:

20 samenwerkende robots van Universal Robots, Techman Robots, Kuka tot Yaskawa
Quantec-2 van Kuka
GP serie van Yaskawa

Dit resulteert in een extra 2.000 variaties, nu met een totaal van tot wel 12.500 apparaatvarianten in één tool.

Uw voordelen op een rij:

Een gedefinieerde minimale buigradius voor een veilige kabel- en slanggeleiding in bewegende toepassingen
Ook als een complete oplossing inclusief kabels voor de kabelrups
Hoge torsiebestendigheid en gedefinieerde torsie-aanslag
Modulair ontwerp, kan gemakkelijk verlengd of ingekort worden
Optie met veerstaaf
Eenvoudige montage
Makkelijk bevulbaar
Uit voorraad leverbaar

Nieuwe mogelijkheden voor energietoevoer op de SCARA robot

De SCARA kabeloplossing biedt stabiliteit bij hoge snelheden

Nominale slangbreedte 29 mm (binnen)
Maat 23 & 36 mm in de planning
De ruggengraat voor de kabelgeleiding op de Scara robot
Kan eenvoudig achteraf gemonteerd worden
Roterende bevestiging
Voor het verhogen van de levensduur van beschermslangen die worden gebruikt voor Scara robots.

Meer over de SCARA kabeloplossing

Kabelrupsen voor as 2-6

triflex R-TRE.B

Easy Design - voor het eenvoudig en snel vullen

TRE - voor het snel plaatsen van kabels

triflex R-TRC

Gesloten uitvoering - voor maximale bescherming

TRC - gesloten ontwerp

triflex® R TRC in ESD materiaal

Gesloten uitvoering – voor maximale bescherming tegen vuil en vonken

Meer informatie over TRC ESD

triflex R-TRCF

Gesloten versie - kan volledig worden geopend

TRCF - "Light" alternatief met kabelrupsschakels die geopend kunnen worden

triflex R-TRL

Halfopen "Light" versie – kosteneffectief en snel gemonteerd

TRL - Halfopen "Light" versie met easy design

triflex R-TRLF

Halfopen "Light" versie – kosteneffectief en snel gevuld

TRLF - halfopen en met kabelrupsschakels die geopend kunnen worden

Retractiesystemen en accessoires voor assen 3-6

triflex RS systeem

Retractiesysteem met veerstaven
Kan worden gebruikt met TRE- en TRC-versies
Voorkomt lusvorming op de robotarm
Adapter voor alle gangbare robotmodellen
Extra toebehoren mogelijk met afdekking
Gedefinieerde retractiekracht

Universele triflex RS module

triflex RSP systeem

Retractiesysteem met pneumatische cilinder
Kan worden gebruikt met TRC/TRE/TRCF
Maten 60-125
Retractiekracht is instelbaar
Retractiekracht is bijna lineair
Voor hoge retractiekrachten

triflex RSP - pneumatisch retractiesysteem

triflex® RSE retractiesysteem met geleiderollen

triflex RSE systeem met afbuiging

Retractiesysteem met elastomeer banden
Geleideroller zoals bij RSP
Kan worden gebruikt met TRC/TRE
Voor maten 40/50
Voor kleine robots
Weegt slechts 1,8 kg
Compact ontwerp

triflex RSE retractiesysteem - voorkom lusvorming

triflex RSE lineair retractiesysteem

Retractiesysteem met elastomeer banden
Kan worden gebruikt voor versies TRE, TRC en TRCF
Maten 40-100
Voordelig
Ruimtebesparend
Eenvoudige installatie

Lineair triflex® RSE retractiesysteem

Veerstaafmodules

Kan worden gebruikt met TRC en TRE kabelrupsen
Zeer kostenbesparend
Geen afbuiging
Eenvoudige montage
Gemakkelijk in te stellen
Volledig instelbare montagebeugel

Veerstaafmodules met directionele voorspanning

Universele installatieset voor veerstaven

De perfecte aansluiting op de veerstaafmodule
De beste, meeste eenvoudige, voordeligste, veiligste en sterkste bevestiging van een veerstaafmodule
Voor assen 3-6
Geschikt voor vrijwel alle robottypen dankzij montageplaat

Ga naar de universele montageset

Instelunit voor RS en RSP retractiesystemen

Installeer RS en RSP retractiesystemen overeenkomstig de gewenste toepassing
Ontwerpflexibiliteit
Gering extra gewicht

RS en·RSP instel-unit

Accessoires voor robots

Standaard bevestigingselementen

Voor TRC/TRCF/TRE/TRL/TRLF kabelrupstypen
Met en zonder trekontlastingselementen
Ook leverbaar als tussenschakel
Met zwenklagers voor nog meer flexibiliteit

naar de standaard montagebeugels

"Light" bevestigingselementen

Voor de TRL (lichte) kabelrupstypes
Ook compatibel met TRC/TRE
Met en zonder trekontlastingselementen
Ook leverbaar als tussenliggend aansluitelement.

Naar de lichte aansluitelementen

"Heavy-Duty" aansluitingen

Aansluiting voor grote, stijve of talloze slangen
Biedt betrouwbare bevestiging voor CFX-klemmen

naar de heavy-duty aansluitingen

Compacte aansluitingen

Met en zonder trekontlasting
Ruimtebesparend
Oneindig instelbaar

naar de compacte aansluitingen

Snelwisselset

De "dresspack" kan heel snel worden vervangen
Vervanging zonder gereedschap
Geen nieuwe uitlijning van de "dresspack" nodig
Plug-and-play vervangende pakketten

naar de snelwisselset

Bevestigingselementen voor bevestiging op as 6

Voor diverse robotfabrikanten en modellen
Gemakkelijke en snelle montage
Zorgt voor een constante tussenruimte tussen de "dresspack" en as 6

Naar de klemmen

triflex® R accessoires voor TRC/TRE geleidesystemen

triflex R doorvoerringen

Met en zonder zwenklager
Voor beschermde geleiding op de robotarm

naar de glijdende doorvoeren

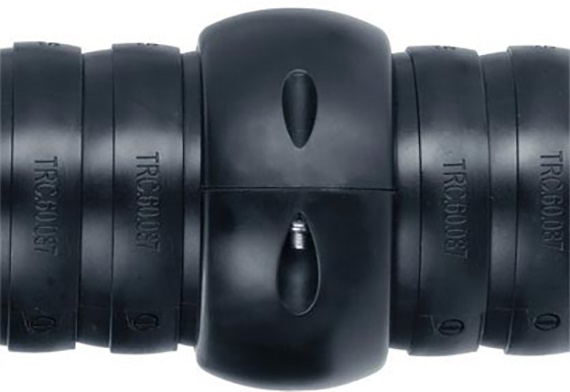

triflex R protectieringen

Beschermt ook tegen slijtage
Eenvoudige montage
Kan snel worden vervangen

naar de beschermers

Beschermende hoezen

Beschermd tegen spanen en metaalspatten tot 420°C
Bescherming tegen verhoogde slijtage
Bescherming tegen verf of gelijksoortige media

naar de beschermende mantels

TRE.Locks: klein component, groot effect

Zorgt dat een TRE-kabelrups optimaal in het aansluitelement blijft zitten.

TRE.Locks nabestellen

Systemen voor de as 1

twisterchain

Externe energietoevoer naar as 1
Rotatiehoek tot 540°
Modulair geleidegootsysteem
Kabelrups kan aan beide zijden worden geopend
4 inwendige hoogten van 28 mm tot 56 mm
Inwendige breedtes van 50 mm tot 200 mm
Modulaire inwendige verdeling
Voor rotatiesnelheden tot 4/ms
Kan worden geconfigureerd voor vele robots

Naar de twisterketting webshop

Roterende energietoevoer - RBR

De standaard voor circulaire bewegingen

Rotatiehoeken tot 540° (op één niveau)
Rotatiehoeken van 900° en meer mogelijk
Maximum rotatiehoek in minimale installatieruimte
Rotatiesnelheid tot 360°/s
Lichter en compacter dan statische geleidegoten
Minimale verplaatsingskrachten en een maximale levensduur
Modulaire constructie met gestandaardiseerde montage-opties
Geïntegreerde trekontlasting en kabelgeleiding direct in de geleidegoot

Roterende energievoorziening

Zwenkend bevestigingselement

Roteer as 1 tot max. 270°

De meest eenvoudige en snelste oplossing om de robot te roteren in een straal van 270° in vele toepassingen.
In een oogwenk gemonteerd met de bijpassende adapter voor vele robotseries

Ga naar het zwenkend aansluitelement

Energietoevoersystemen voor cobots

Cobot klemmen met klittenband

Kosteneffectief, flexibel, snelle installatie

De 1 meter klittenband maakt de klem instelbaar voor vrijwel elke diameter van de cobot arm.
Siliconevrij en dus geschikt voor de automotive industrie
Compact, glad ontwerp
Slanke, lichtgewicht constructie

Naar de cobot-klemmen webshop
