Modulaire tandwieloverbrengingen

The Apiro® (Greek for "infinite") robot gearbox construction kit is now available as a starter kit. Build your own robot, including instructions.

The following assemblies can be built:
1. Apiro® room gantry
2. Apiro® area gantry
3. Apiro® mini articulated arm robot
4. Apiro® pusher
5. Apiro® 2-axis picker
6. Apiro® 3-axis picker
7. Apiro® 360° picker
8. Apiro® SCARA

De standaardversie van de Apiro-tandwieloverbrenging: De tandwieloverbrenging met aandrijfpen maakt een directe aandrijfverbinding mogelijk.  Beschikbare overbrengingsverhoudingen: 4:1, 32:1, 64:1, optioneel ook: 3:1, 5:1, 8:1, 16:1

Bevel gear units are used wherever motion and forces have to be transmitted at right angles. With a 1:1 transmission ratio, the transmitted torques can be transferred almost without loss.

• 1:1 transmission ratio
• Splash-proof
• Ini-kit available for all variants

Met behulp van het multifunctionele profiel kunnen serieschakelingen van tandwielen worden gerealiseerd, omdat afstanden van elementen of producten kunnen worden gereguleerd. Deze combinatie wordt vaak gebruikt voor toepassingen in de voedings- of verpakkingsindustrie.

Deze tandwieloverbrenging is bijzonder geschikt voor draaikranstoepassingen, omdat hij ook als as kan worden gebruikt. Het kan bijvoorbeeld worden gebruikt in laboratoriumautomatisering.

Die Auslegerachse vom Getriebebaukasten Apiro® ist nun mit einer doppelten Auslegerachse erhältlich. Geeignet für motorischen oder manuellen Antrieb. Die Module sind seriell oder parallel nutzbar bei Hüben von 60 - 1.050 mm.

Met de koppeling kunnen verschillende assen worden bevestigd met een maximale diameter van 12 millimeter. Een voorbeeldige toepassing is de aanpassing aan lineaire assen.

drygear Apiro tandwieloverbrenging met handklem en positie-indicator
•Handmatige afstelling en installatie van complete tandwielkast-eenheid ...
•Accessoires draaibaar in vier posities: 0°, 90°, 180°, 270°
•Optioneel ook: 3:1, 5:1, 8:1, 16:1

De lineaire tandwielkast maakt verschillende slagen in de toepassing mogelijk en bevat tandheugel-elementen. Het kan in verschillende lengtes worden geconfigureerd, bijvoorbeeld voor duw-toepassingen.

• Motor aandrijving of hand aangedreven
• Modules kunnen in serie of parallel worden geschakeld
• INI-kit beschikbaar voor alle opties
• Gebruikstemperatuur: +5°C tot +50°C

De tandwielkast met uitgaande as maakt directe aansluiting op de uitgang mogelijk.

• Beschikbare diameter uitgaande as: 8 mm
• Beschikbare overbrengingsverhoudingen zijn: 4:1, 32:1, 64:1
• Standaard motoroptie: NEMA17 / 23 stappenmotor
• INI-set voor nulpositie optioneel aanpasbaar
• Optioneel ook: 3:1, 5:1, 8:1, 16:1

Voor aansluiting op de drylin lineaire unit moet de Apiro-drylin koppeling aanvullend worden besteld!

Directe aansluiting bij de uitgang op drylin SLW, SHT unit
Beschikbare opties zijn:

• SLW-1660
• SHT-12 / SLW-10xx
• SHT-20
• SHT-30/SLW-1660
• SHT-BB-20 / SLW-BB-2080
• SHT-BB-30 / SLW-BB-25120

Voor de Apiro-drylin aansluiting is ook de bijpassende Apiro tandwielkast vereist!

• Eenvoudige en directe aansluiting op dryspin draadspindels
• Beschikbare opties: DS10x25, DS12x5 en TR16x2
• Kosteneffectieve tandwieloverbrengingen gemaakt van iglidur polymeermateriaal
• Modulair ontwerp voor handmatige en motorische verstellingen
• Snelle conversie mogelijk
• Montage zonder speciaal gereedschap

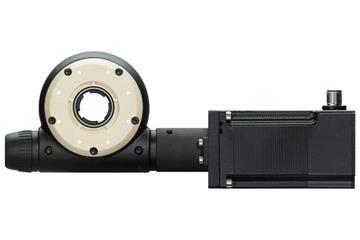

• Installatiemaat: NEMA17/flensinstallatiemaat 42 mm
• Houdkoppel: 0,5Nm
• Nominale stroom: 1,80A
• Motoraansluiting:  draaduitgang met connector
• Prijs zonder tandwieloverbrenging

• Installatiemaat: NEMA17/flensinstallatiemaat 42 mm
• Houdkoppel: 0,50Nm
• Nominale stroom: 1,80A
• Motoraansluiting: metrische connector
• Prijs zonder tandwieloverbrenging

• Installatiemaat: NEMA17/flensinstallatiemaat 42 mm
• Houdkoppel: 0,50Nm
• Nominale stroom: 1,80A
• Motoraansluiting: metrische connector
• Prijs zonder tandwieloverbrenging
