Details van werkingsprincipe

Drooglopend, zonder smering

drylin®-lineaire lagersystemen zijn ontworpen voor droog gebruik. Alle toepassingen zijn daarom beschermd tegen vervuiling door vet of olie. Zelfs toepassing onder zwaar vuil en zand is mogelijk.

igus® getest

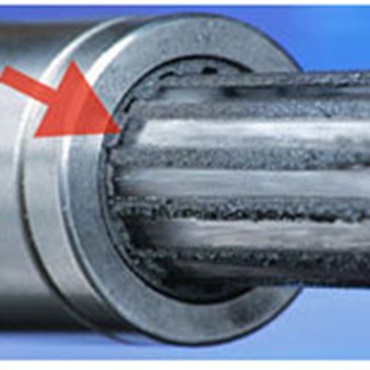

Ongevoelig voor vuil

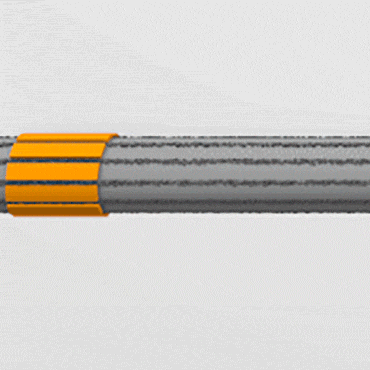

Vuildeeltjes worden door de beweging van het contactoppervlak afgestoten. De voorzijde van de glijders werkt hier als een afstrijker. Het contactoppervlak blijft schoon.

Toepassingsvoorbeeld

Luierproductiesystemen

De fabrieken verwerken superabsorbenten en pulp die relatief hoge vuil- en stofblootstelling genereren. Omdat superabsorberende polymeren bovendien schurend gedrag vertonen, hoopt vuil zich op door wrijving.

Details van werkingsprincipe

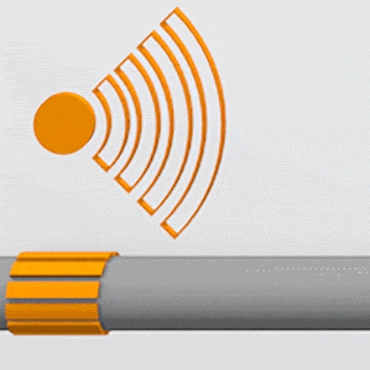

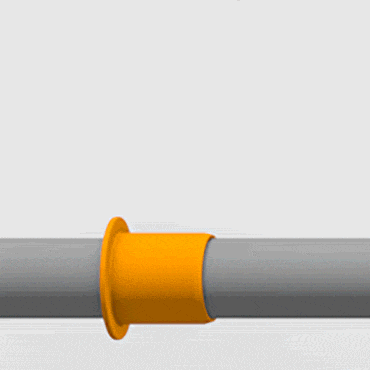

Stille loop

Het werkgeluid wordt bovendien sterk verminderd omdat het werkingsprincipe is veranderd van rollen in glijden. Er is geen mechanisch rollen van harde glijpartners en er zijn geen ketsende kogels die lawaai veroorzaken.

igus® getest

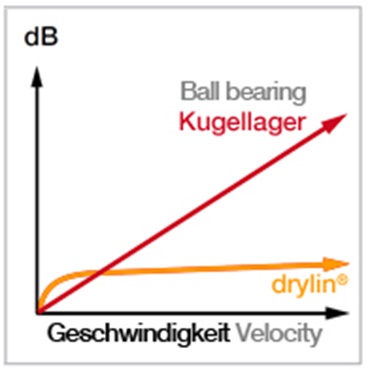

Stille loop

De glijbeweging is zeer stil en slechts een licht wrijvingsgeluid is hoorbaar.

Toepassingsvoorbeeld

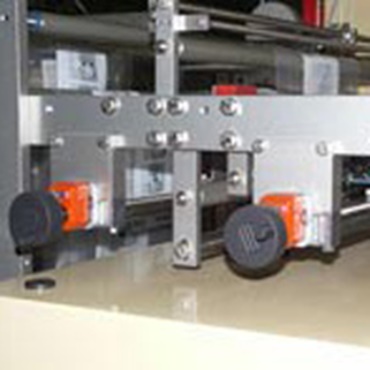

Strookkantdetectie

Formaataanpassing van de sensoren voor folieranddetectie en merktekenherkenning met drylin® SLW-lineaire tafeloplossing met positieaanwijzer en handwiel (gemakkelijke en reproduceerbare positionering van buitenaf)

Details van werkingsprincipe

Schoon en hygiënisch

De droogloopeigenschappen van iglidur®-glijlagers zijn niet alleen van voordeel in vuile omgevingen. De afwezigheid van smering is ook een belangrijk criterium in toepassingen met verhoogde eisen aan hygiëne en reinheid.

getest

geschikt voor schone ruimten

De geteste drylin®-geleiders laten een bijzondere geschiktheid zien voor schone ruimten. De volgende drylin®-geleiders van igus® zijn getest: N40, W10, T25 en T30.

Toepassingsvoorbeeld

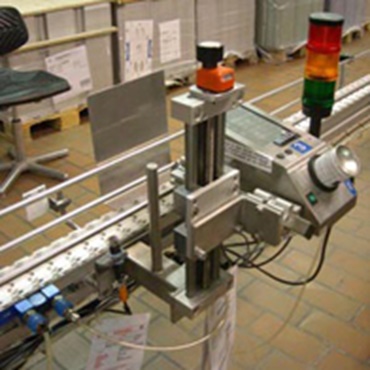

Codeerder

De drylin®-spindelheftafel met positieaanwijzer en handwiel wordt gebruikt in een codeerder om kaas te etiketteren omdat hij vrij is van smeermiddelen.

Details van werkingsprincipe

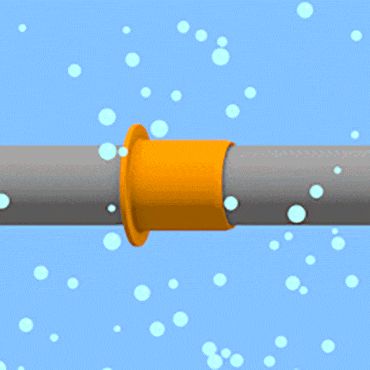

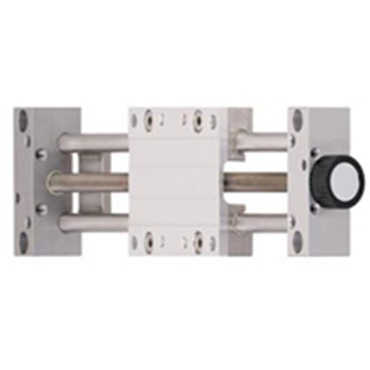

Bestand tegen corrosie en media

Alle plastic iglidur®-glijlagers zijn van nature corrosievrij. Het zijn ook materialen voor speciale doeleinden, die gebruikt kunnen worden in basische en zure oplossingen, schoonmaakmiddelen enz. Dankzij hun mediabestendigheid kunnen ze in de meest ongunstige omstandigheden worden gebruikt. - Het productaanbod beslaat ook materialen voor speciale omstandigheden voor permanent gebruik in ondergedompelde omstandigheden.

igus® getest

Corrosievrije eenheid

De weerstand van lineaire lagersystemen is evenzeer afhankelijk van de contrapartner. De igus®-constructieset kan compleet worden geleverd als corrosievrije eenheid van roestvrij staal.

Toepassingsvoorbeeld

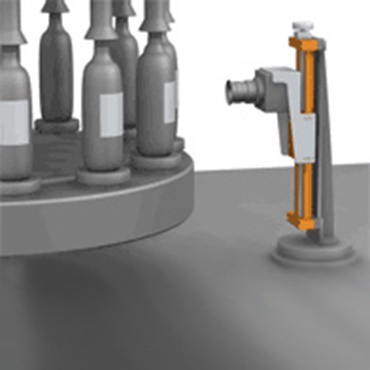

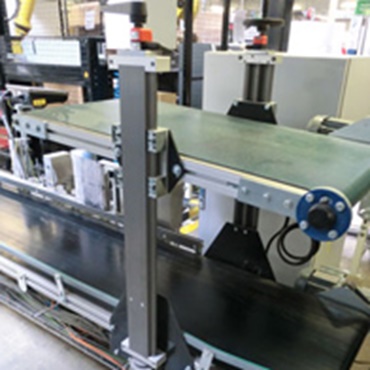

Controlesystemen

drylin® SLW- of SHT-lineaire tafels lossen de hoogteaanpassing op van camera's en sensoren

Details van werkingsprincipe

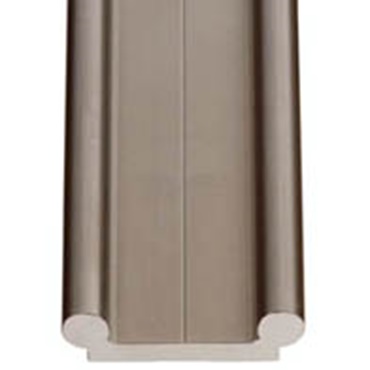

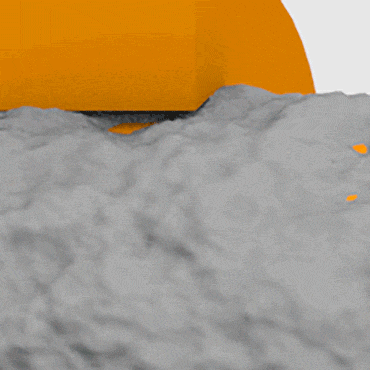

Zeer sterke polymeren

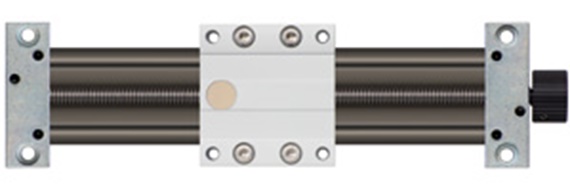

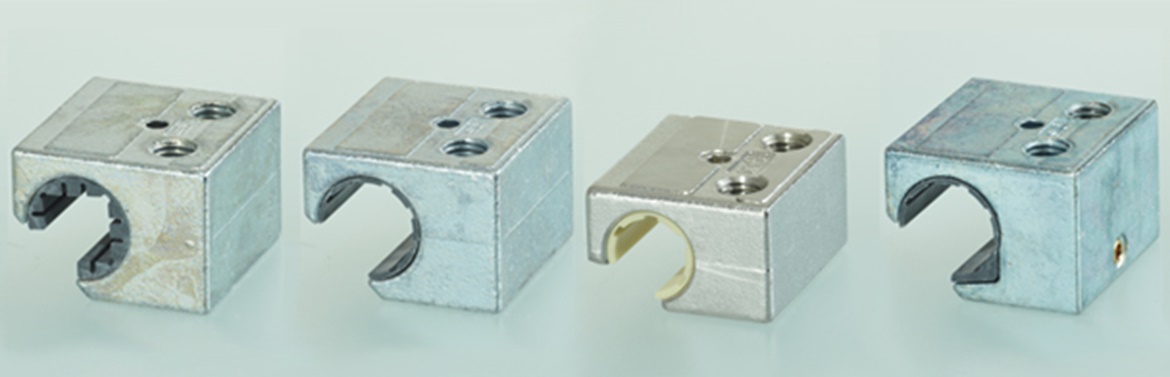

SLW-lineaire modules kunnen worden geconfigureerd en geleverd zodat ze passen bij de toepassing voor wat betreft de glijlagermaterialen. Standaardconfiguraties voor SLW-systemen bevatten lagers van slijtagebestendige iglidur® J/J200-materialen. Lagers en spindelschroefmoeren van iglidur® X-materialen in combinatie met roestvrij staal vormen de beste optie voor toepassingen die extreme chemische bestendigheid vereisen. Het FDA-compatibele iglidur® A180-materiaal is bijzonder geschikt voor toepassingen in de voedsel- en farmaceuticasectoren.

igus® getest

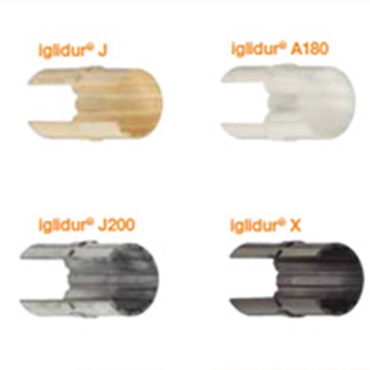

Bekledingsmaterialen

igus® getest

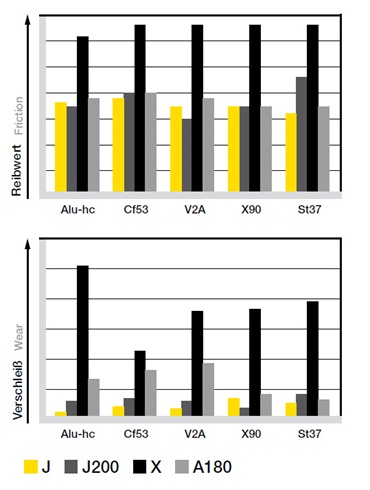

Uitgebreide laboratoriumtests en jaren praktijkervaring hebben uitgewezen dat iglidur® J, J200, X en A180 ideale materialen zijn voor de meeste lineaire toepassingen dankzij hun gunstige slijtage- en wrijvingseigenschappen.

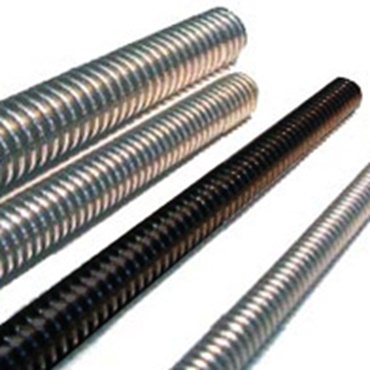

Schroefdraadtypen

Trapezoïdale schroefdraden

Standaardconfiguraties op SLW-lineaire modules zijn uitgerust met trapezoïdale spindelschroeven met enkele start en zijn zelfborgend. Dat betekent dat de flankhoek en de glijwrijving beweging van de moer of de spindelschroef verhinderen zonder dat krachten van buiten nodig zijn. De wagen blijft op dezelfde gekozen positie. Spindelschroeven van C15-staal, corrosiebestendig VA (1.4301/1.4305) en aluminium met deklaag zijn beschikbaar als contrapartners voor drylin®-trapezoïdale spindelschroefmoeren.

Schroefdraadtypen

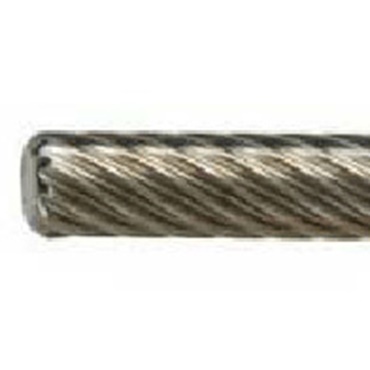

Schroefdraad met grove spoed

drylin®-lineaire modules met spindelschroeven met steile schroefdraad kunnen worden geplaatst voor snelle aanpassings- en positioneringstaken. Spindelschroeven met steile schroefdraad zijn gemaakt van corrosiebestendig roestvrij staal (1.4021) en hebben geen zelfborgende functie. Hierdoor kunnen ze worden gebruikt voor toepassingen waar lineaire wagens snel handmatig kunnen worden verplaatst.

Toepassingsvoorbeeld

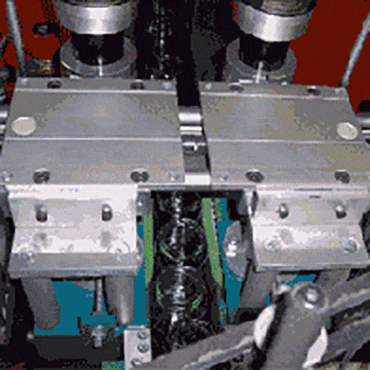

Formaataanpassingen

Toepassing in de glasindustrie Formaataanpassing op lopende band voor flessenscheiding.

Details van werkingsprincipe

Optimale bedrijfseigenschappen

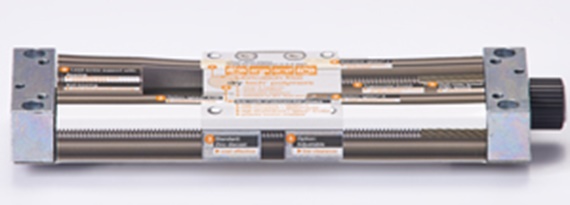

Lineaire modules van typereeks SLW, SAW en ZLW zijn gebaseerd op de smeringsvrije drylin®-lineaire constructieset. De zeer torsiebestendige aluminium profielen worden gemaakt op een extrusiepers. Het oppervlak is hardgeanodiseerd en wordt gekarakteriseerd door goede slijtage-eigenschappen, hoge chemische bestendigheid en een hoge hardheidsgraad. Als contrapartner voor onze hoogwaardige dry-tech®-polymeren zorgen zij voor superieure bedrijfskarakteristieken; ook zijn ze voorspelbaar en hebben ze een lange levensduur.

Toepassingsvoorbeeld

Corrosiebestendig

Roestvrij stalen SLW-modules op basis van geleideassen van V4A-materialen (1.4571) zijn verkrijgbaar voor omgevingen die extreme corrosiebestendigheid vereisen.

igus®-selectiehulpmiddelen

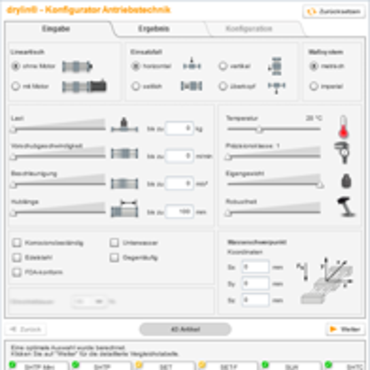

Productvinder aandrijftechniek

Lineaire eenheden snel en gemakkelijk online vergelijken, ontwerpen en configureren.



Expert en levensduurberekening Vraag gemakkelijk complete drylin®-systemen aan

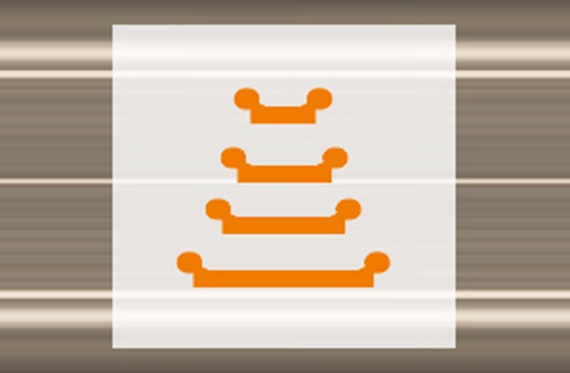

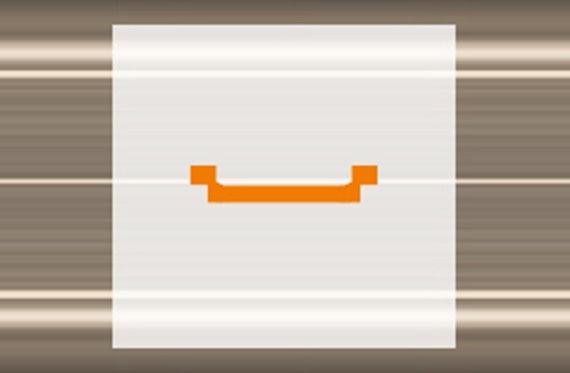

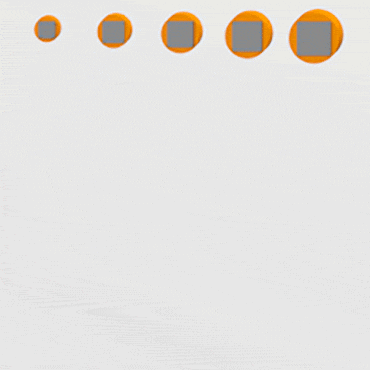

Dubbele rail gehoekt

Installatiemaat 30: 54 mm

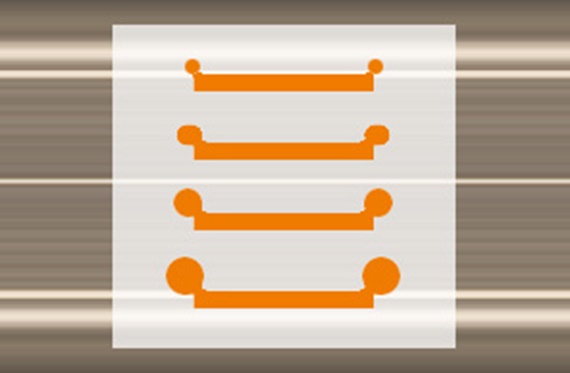

Dubbele rail rond

Installatiemaat 1040: 73 mm
Installatiemaat 1080: 107 mm
Installatiemaat 1660: 104 mm
Installatiemaat 2080: 153 mm
Installatiemaat 25120: 195 mm

Installatiemaat 06: 60/80/100
Installatiemaat 1040: 69/100/150

Installatiemaat 1080: 100/150/200
Installatiemaat 10120: 100/150/200
Installatiemaat 1660: 100/150/200

Installatiemaat 2080: 150/200/250
Installatiemaat 25120: 150/200/250

Details van werkingsprincipe

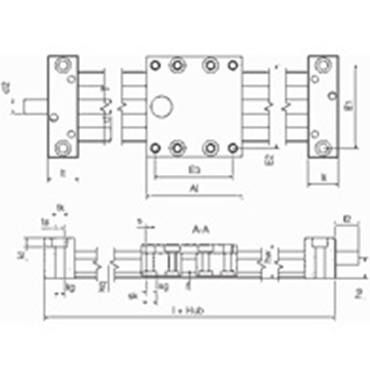

Op de millimeter nauwkeurig geconfigureerd

SLW-lineaire modules kunnen op de millimeter nauwkeurig worden geconfigureerd en zijn dus ideaal aangepast aan de wensen van de klant.

Details van werkingsprincipe

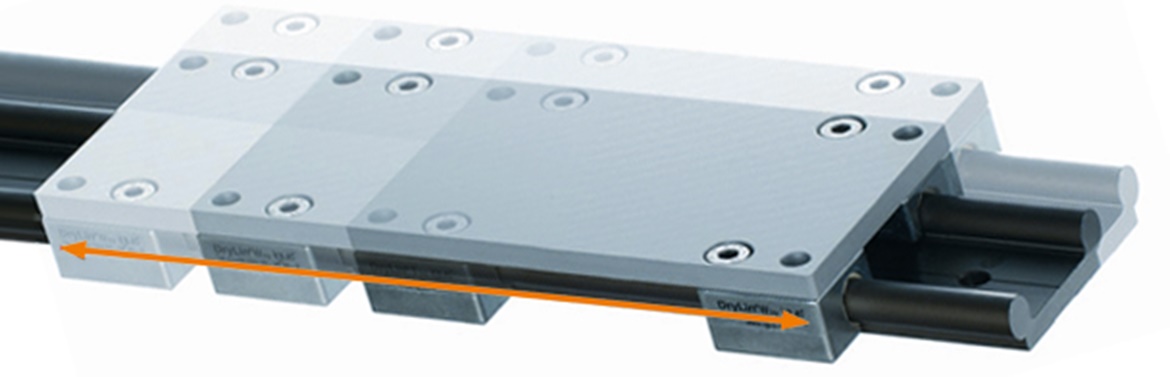

Maximale slaglengten

De maximale slaglengten zijn afhankelijk van de installatiemaat.

Installatiemaat 0630: 300 mm
Installatiemaat 1040: 750 mm
Installatiemaat 1080: 750 mm
Installatiemaat 1660: 750 mm
Installatiemaat 2080: 1000 mm
Installatiemaat 25120: 1250 mm

Details van werkingsprincipe

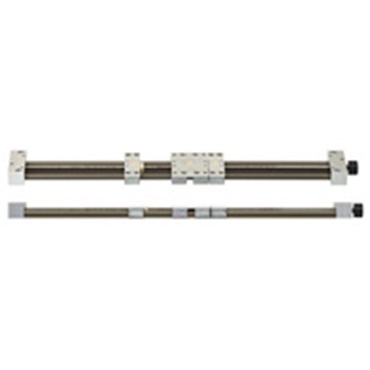

Rustige as voor slagen > 750 mm

Door deze met de geleidewagen meebewegende spindelsteunen, die zichzelf onafhankelijk op verschillende punten langs het slagpad positioneren, kunnen gebruikers nu gemakkelijk lange slaglengten (> 750 mm) implementeren.

Dubbele rail gehoekt

Installatiemaat: 06 mm

Dubbele rail rond

Installatiemaat: 10 mm, 16 mm, 20 mm, 25 mm

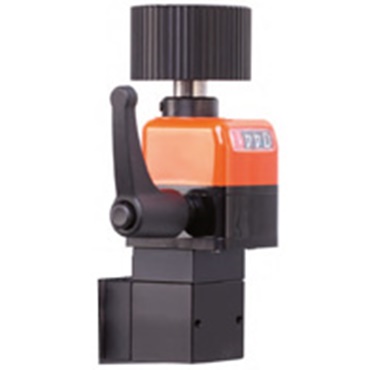

Accessoires voor instellen

Handmatige aanpassingen

Een uitgebreide lijst met accessoires is verkrijgbaar voor drylin® SLW-lineaire modules waarmee u snel en gemakkelijk handmatige aanpassingen ontwerpt. Wanneer ze gelijk met de lineaire eenheid worden geconfigureerd, worden de eenheden volledig gemonteerd geleverd.

Accessoires voor instellen

Gemotoriseerde aanpassingen

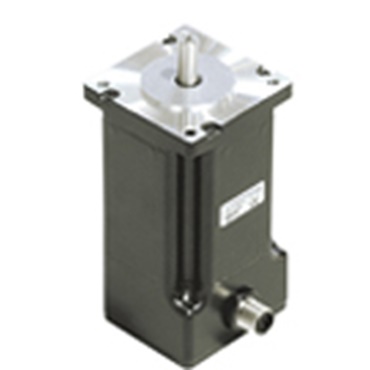

Lineaire modules van typeserie SLW kunnen worden geconfigureerd en geleverd met drylin® E-stap- of -gelijkstroommotoren. Bovendien is een groot productaanbod aan accessoires verkrijgbaar, waaronder motorsets, chainflex-voedingskabels, nabijheidsschakelaars, tandwielkasten en adapterplaten voor kraanconstructies.

Toepassingsvoorbeeld

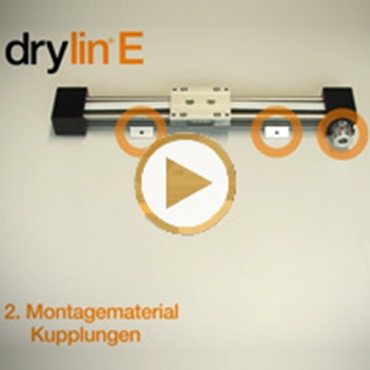

drylin® E: 'E' voor elektrisch

De continue ontwikkeling van de bouwdoos en het systeemconcept van de smeringsvrije drylin®-aandrijvingstechnologie.

Passende lineaire tafels en motoren snel en gemakkelijk online vergelijken, ontwerpen en configureren.
