  3. Low profile linear guide system NW-22-27-60P

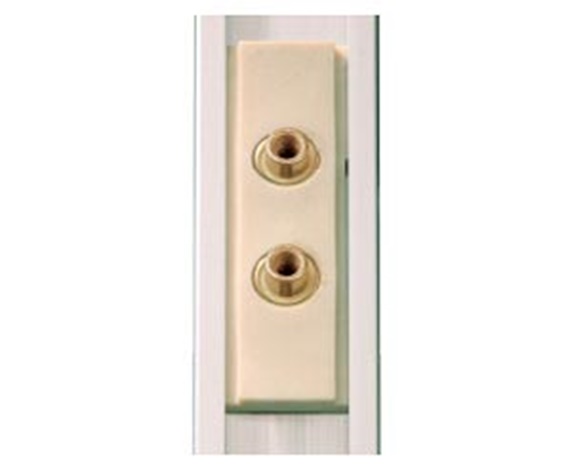

drylin® N carriage for low profile linear guide system with pretension NW-22-27-60P

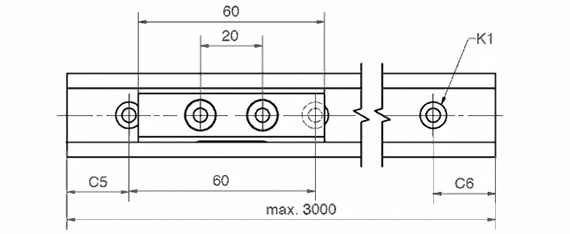

Order no. Max. rail lengths a C4 A3 C5=C6 h h1 K1* ly lz Weight of rail Price / m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
Verzendklaar in 24-48 uur NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 31,01 EUR Voeg toe aan winkelmandje
Verzendklaar in 10 werkdagen NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 28,22 EUR Voeg toe aan winkelmandje
Verzendklaar in 24-48 uur NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 37,22 EUR Voeg toe aan winkelmandje
Meer over het geselecteerde onderdeel:
3D-CAD 3D-CAD
Monsterbestelling Monsterbestelling
PDF PDF
Prijsaanvraag Prijsaanvraag
myCatalog myCatalog

For unbored rails please indicate "Unbored" in the remark.
* for cylinder screw with low head

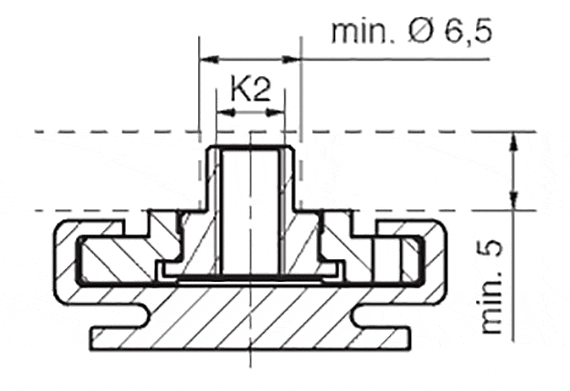

Version 22: Solid polymer carriage with threaded hole

Order no. Weight of carriage
  [g]
Verzendklaar in 24-48 uur NW-22-27-60-P 12 6,96 EUR Voeg toe aan winkelmandje
Meer over het geselecteerde onderdeel:
3D-CAD 3D-CAD
Monsterbestelling Monsterbestelling
PDF PDF
Prijsaanvraag Prijsaanvraag
myCatalog myCatalog

Ordering of a complete system

Configuration in few steps:

1. Selection of the number of carriages
2. Selection of the type of carriage
3. Entry of the rail length in mm
4. Selection of the carriage options
5. Selection of the rails options.

Note:

Detailed information can be found above in the drawings and tables, as well as in the below mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.

drylin® NK-22-27-60P – complete system

Step 1

Enter the required number of carriages.

technical drawing
No. of carriages:
Continue
drylin® N - Technical data
drylin® N - Design rules

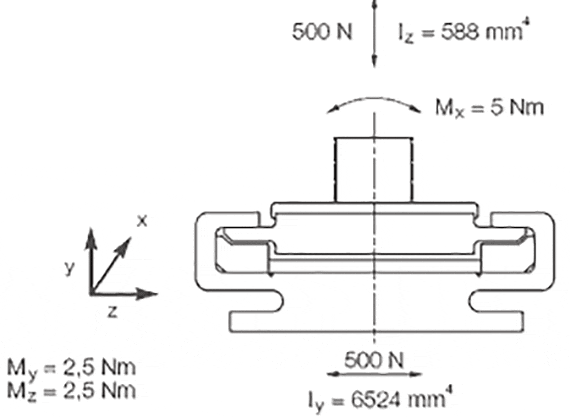

Static load capacity and moments of inertia of an area
