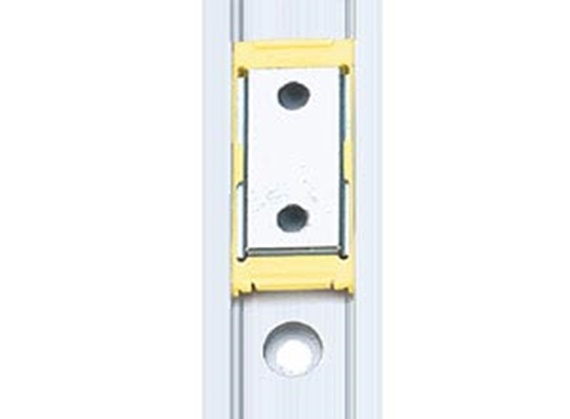

drylin® N - Low profile linear guide system NK-01-27

Order no. Max. rail lengths a C4 A3 C5=C6 h h1 K1* ly lz Weight of rail Price / m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
Verzendklaar in 24-48 uur NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 31,01 EUR Voeg toe aan winkelmandje
Verzendklaar in 10 werkdagen NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 28,22 EUR Voeg toe aan winkelmandje
Verzendklaar in 24-48 uur NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 37,22 EUR Voeg toe aan winkelmandje
Meer over het geselecteerde onderdeel:
3D-CAD 3D-CAD
Monsterbestelling Monsterbestelling
PDF PDF
Prijsaanvraag Prijsaanvraag
myCatalog myCatalog

For unbored rails please indicate "Unbored" in the remark.
* for cylinder screw with low head

Version 01: Carriage with through bore

Order no. Designation Weight of carriage
    [g]
Verzendklaar in 24-48 uur NW-01-27 Wagen geclipst 10,8 4,11 EUR Voeg toe aan winkelmandje
Verzendklaar in 24-48 uur NW-01-27-HT Wagen geclipst, Temperaturen bis 130°C 10,8 10,28 EUR Voeg toe aan winkelmandje
Verzendklaar in 10 werkdagen NW-01-27-P Wagen geclipst mit Vorspannung 10,8 4,11 EUR Voeg toe aan winkelmandje
Verzendklaar in 10 werkdagen NW-01-27-LLY Wagen geclipst, Loslager y-Richtung 10,8 4,11 EUR Voeg toe aan winkelmandje
Verzendklaar in 10 werkdagen NW-01-27-LLZ Wagen geclipst, Loslager z-Richtung 10,8 4,11 EUR Voeg toe aan winkelmandje
Verzendklaar in 10 werkdagen NW-01-27-LLYZ Wagen geclipst, Loslager y- und z-Richtung 10,8 4,11 EUR Voeg toe aan winkelmandje
Meer over het geselecteerde onderdeel:
3D-CAD 3D-CAD
Monsterbestelling Monsterbestelling
PDF PDF
Prijsaanvraag Prijsaanvraag
myCatalog myCatalog

Version 01: Dimensions [mm] - guide carriages

Part. No. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Weight
  ±0,35                       [g/m]
Verzendklaar in 24-48 uur NW-01-27 9,5 14 40 30 20 0 1,5 0 0 0 10,8
Verzendklaar in 24-48 uur NW-01-27-HT 9,5 14 40 30 20 0 1,5 0 10,8
Verzendklaar in 10 werkdagen NW-01-27-P 9,5 14 40 30 20 0 1,5 0 0 10,8
Verzendklaar in 10 werkdagen NW-01-27-LLY 9,5 14 40 30 20 0 1,5 0 0 10,8
Verzendklaar in 10 werkdagen NW-01-27-LLZ 9,5 14 40 30 20 0 1,5 0 0 10,8
Verzendklaar in 10 werkdagen NW-01-27-LLYZ 9,5 14 40 30 20 0 1,5 0 0 10,8
Meer over het geselecteerde onderdeel:
3D-CAD 3D-CAD
Monsterbestelling Monsterbestelling
PDF PDF
Prijsaanvraag Prijsaanvraag
myCatalog myCatalog

Version 11: Carriage with through hole, injection-molded

Order no. Designation Weight of carriage
    [g]
Verzendklaar in 24-48 uur NW-11-27-80 Wagen mit Durchgangsbohrung 25 8,23 EUR Voeg toe aan winkelmandje
Verzendklaar in 24-48 uur NW-11-27 Wagen umspritzt 10,8 4,11 EUR Voeg toe aan winkelmandje
Verzendklaar in 10 werkdagen NW-11-27-LLY Wagen umspritzt, Loslager y-Richtung 10,8 4,11 EUR Voeg toe aan winkelmandje
Verzendklaar in 10 werkdagen NW-11-27-LLZ Wagen umspritzt, Loslager z-Richtung 10,8 4,11 EUR Voeg toe aan winkelmandje
Verzendklaar in 10 werkdagen NW-11-27-LLYZ Wagen umspritzt, Loslager y- und z-Richtung 10,8 4,11 EUR Voeg toe aan winkelmandje
Meer over het geselecteerde onderdeel:
3D-CAD 3D-CAD
Monsterbestelling Monsterbestelling
PDF PDF
Prijsaanvraag Prijsaanvraag
myCatalog myCatalog

Version 11: Dimensions [mm] - guide carriages

Part. No. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Weight
  ±0,35                       [g/m]
Verzendklaar in 24-48 uur NW-11-27-80 9,5 14 80 76 60 0 1,2 - 5 6,5 25
Verzendklaar in 24-48 uur NW-11-27 9,5 14 34 30 20 0 1,5 0 0 10,8
Verzendklaar in 10 werkdagen NW-11-27-LLY 9,5 14 34 30 20 0 1,5 0 0 10,8
Verzendklaar in 10 werkdagen NW-11-27-LLZ 9,5 14 34 30 20 0 1,5 0 0 10,8
Verzendklaar in 10 werkdagen NW-11-27-LLYZ 9,5 14 34 30 20 0 1,5 0 0 10,8
Meer over het geselecteerde onderdeel:
3D-CAD 3D-CAD
Monsterbestelling Monsterbestelling
PDF PDF
Prijsaanvraag Prijsaanvraag
myCatalog myCatalog

Ordering of a complete system

Configuration in few steps:

1. Selection of the number of carriages
2. Selection of the type of carriagel
3. Entry of the rail length in mm
4. Selection of the carriage options
5.

Hint:

Detailed information can be found below in the drawings as well as in the below-mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.
1

no floating bearing

2

Floating bearing in z-direction

3

Floating bearing in y-direction

4

Floating bearing in yz-direction

drylin® NK – complete set

Step 1

Enter the required number of carriages.

technical drawing
No. of carriages:
Continue
drylin® N - Technical data
drylin® N - Design rules

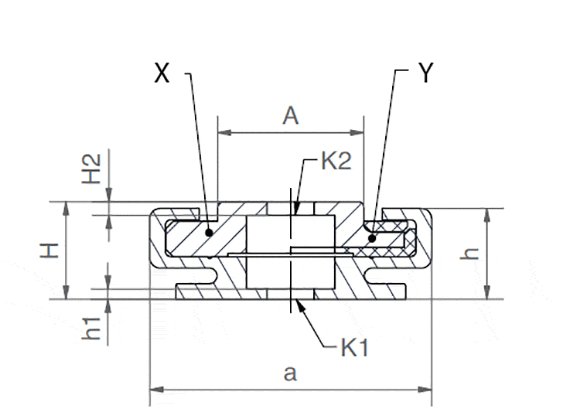

X = Version: one-piece
Y = Version: multi-piece
Verzendklaar in 24-48 uur
Verzendklaar in 10 werkdagen
