Lineaire assen met tandriemaandrijving



De drylin lineaire assen met tandriem-aandrijving zijn geschikt voor vele positionerings en insteltaken. De smeermiddelvrij drylin W profielgeleiding fungeert als een lineaire geleiding en een tandriem fungeert als een aandrijving. De slag is individueel instelbaar. Dankzij het lichtgewicht ontwerp met polymeer en aluminium, hebben igus lineaire assen met tandriem-aandrijving een lage massa-inertheid, waardoor ze uiterst efficiënt zijn.

Zowel in krappe installatieruimtes als in toepassingen die een hoge koppelondersteuning nodig hebben, biedt de serie van lineaire units met tandriem-aandrijving de juiste oplossing, zowel als individueel systeem als in portaal-ontwerpen. Alle drylin tandriemassen kunnen worden besteld met aansluitklare configuraties met drylin E stappen- en DC-motoren.

Tandriemas met compact type

Compact ontwerp

  • Voert vele positioneringstaken uit
  • Motoraansluiting mogelijk
  • Geringe installatiehoogtes

Meer over het compacte type
Tegengesteld lopende positionering met lineaire assen van igus

Tegengesteld lopende positionering: OD-serie

  • Snelle rechts/links afstelling
  • Compact met een laag profiel drylin W dubbele rail
  • Met haakse flens

Meer over tegengesteld lopende lineaire tandriemassen
Industrie-specifieke tandriemassen van igus

Industrie-specifiek programma

  • Voor toepassingen vanaf -30°C (LT)
  • Voor toepassing onderwater (UW)
  • Voor spatwatercontact (SW)

Meer over industrie-specifieke series
Modulaire assen met tandriem-aandrijving

Open modulair systeem

  • Variabel asbereik van 120/160/200 mm
  • Lichte constructie met aluminium versie
  • Corrosievrij roestvaststalen versie

Meer over modulaire assen
Cantilever as met tandriem-aandrijving

Cantilever as met tandriem-aandrijving

  • Permanent geïnstalleerde aandrijfeenheid
  • Max. axiale belasting: 50 N
  • Lichtgewicht

Koop cantilever as ZAW-1040
Elektrische tandriemas

Tandriemassen met motor

  • Gedefinieerde slaglengten (300/500/1000 mm)
  • Onderhoudsvrije werking zonder externe smering
  • Snelle montage

Koop elektrische tandriemas

100% smeermiddelvrij

100% smeermiddelvrij

Stille werking

Stille werking

Slank ontwerp

Compact ontwerp

Onderwatergebruik met UW tandriem

Onderwatergebruik met UW tandriem

Specifiek voor continu bedrijf

Specifiek voor continu bedrijf

Temperaturen van -30° tot +60°C


Voor- en nadelen van de tandriem-aandrijving

  • Elastische krachtoverbrenging
  • Schokabsorberend en stille loop
  • Grote asafstanden denkbaar
  • Smeermiddelvrij
  • Minimum aan onderhoud

  • Beperkte toepassingtemperatuur
  • Lager wordt aanvullend belast door tandriemspanning
  • Uitrekken van de band leidt tot slippen
  • Verkeerde tandwielratio


Configureer individuele lineaire assen met tandriem-aandrijving

  • Configureer, lijn uit, bestel met geschikte accessoires (handwiel, haakse aandrijvingen, etc.)
  • Prijs en levertijdweergave van uw configuratie
  • Eenvoudige overdracht naar winkelwagentje, geen minimale bestelhoeveelheid
  • Maken van PDF-rapporten met onderdelenlijsten, resultaat van levensduur en individuele parameters

Productwijzer voor de drylin aandrijftechniek

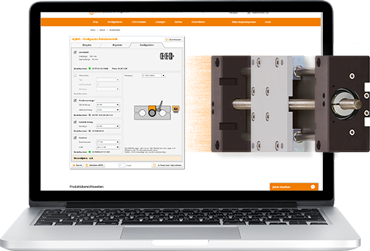

Configurator voor de drylin aandrijftechniek

Vervang glijfolie gemakkelijk en bespaar tijd

Met het innovatieve WJ200UMA kussenblok uit het drylin W productprogramma, is het mogelijk de glijfolie nog gemakkelijker te vervangen, zonder dat volledige demontagewerkzaamheden nodig zijn voor uw lineaire systeem met tandriem-aandrijving. Met het meegeleverde gereedschap kan de glijfolie in luttele seconden worden vervangen. Dit bespaart kostbare tijd en kosten!


  • Direct en slim onderhoud op de rail
  • Slijtvast glij-element gemaakt van iglidur J200

Koop kussenblok WJ200UMA

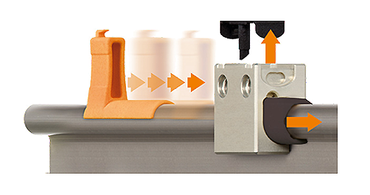

Snelle vervanging van de glijfolie voor drylin W

Automatisering met stappenmotoren, gelijkstroommotoren en EC/BLDC-motoren

Voor lineaire assen en handling-techniek in het algemeen, biedt igus een breed scala aan elektromotoren. Hybride stappenmotoren of gelijkstroommotoren worden gebruikt in draadspindel-aandrijvingen, tandriemen en tandheugel-aandrijvingen. De elektromotoren ronden het igus-programma van automatiseringstechnologie af. Complete handling-systemen kunnen worden geconfigureerd in combinatie met lineaire assen en tandriemaandrijving.

Ontdek meer over elektromotoren
Aansluitklare tandriemassen

Technische gegevens van de tandriemassen

drylin® ZLW - Technical data

drylin® ZLW - Table of technical data

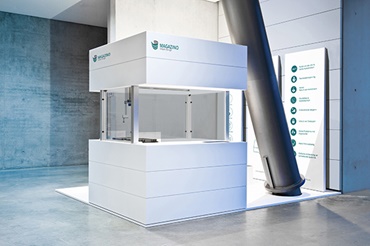

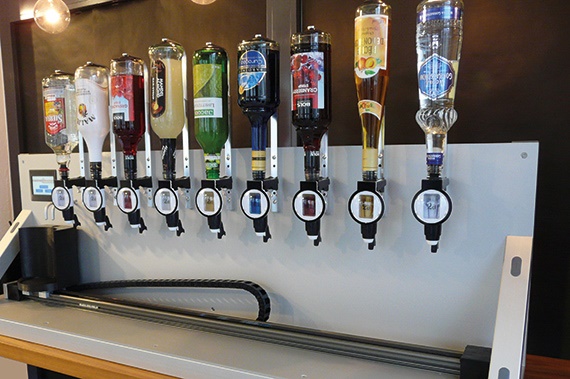

Toepassingsvoorbeelden van klanten


Meer informatie

Geschikte instapmodellen | drylin econ

Hier vindt u kosteneffectieve lineaire modules met tandriem-aandrijving voor een breed scala aan positioneringstaken.

Assemblage-video's | drylin aandrijftechniek

Heeft u hulp nodig bij de assemblage van tandriemassen? Onze video's laten zien hoe het werkt.
