180° laadschop

Profiel

• Wat was er nodig: roterende energievoorziening Reverse Bend Radius, chainflex®-kabel
• Eisen: de oplossing voor de energievoorziening werd zwaar belast door de +/- 180° beweging van de laadbak en de omgevingsomstandigheden; er was een nieuwe, duurzame oplossing nodig die gemakkelijk te onderhouden was.
• Industrie: Mijnbouw
• Succes voor de klant: na vele jaren gebruik geen enkele storing; enorme gewichtsbesparing; algehele hoge betrouwbaarheid, duurzaamheid, onderhoudsvrij en aanzienlijk langere levensduur

Probleem
Voor deze graaflaadmachine bij National Mineral Development Corp. Ltd. in India moeten alle systeemcomponenten stabiel, betrouwbaar en onderhoudsvrij zijn. Maar vooral de moeilijke omgevingsomstandigheden als gevolg van het gebruik in de open lucht stellen hoge eisen aan alle machinecomponenten. Dit werd ook snel duidelijk bij de energiekettingen. Al na twee jaar vertoonden de gebruikte stalen kettingen aanzienlijke gebreken, die zich uitten in schade aan de rollen, afstandhouders en kettingschakels. Bovendien begon het hele kabeldraagsysteem te slippen.
Bovendien vergde elk onderhoudswerk veel tijd. Het ontwerp van de ketting maakte het moeilijk om beschadigde onderdelen snel te vervangen.
Tot slot zorgde de spanning in de energieketting ervoor dat de kabels die er doorheen liepen na verloop van tijd ook beschadigd raakten.
De werkmaatschappij had daarom geen andere keuze dan het systeem regelmatig te controleren op nieuwe schade en 24 uur per dag onderhoud uit te voeren aan alle onderdelen van het systeem.

Oplossing

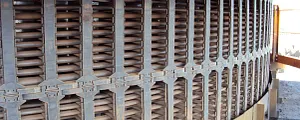

In 2010 werd het energievoorzieningssysteem uiteindelijk vervangen door een Reverse Bend Radius roterend energievoorzieningssysteem van igus®, waarbij Reverse Bend Radius staat voor "Reverse Bend Radius". De 18,5 meter lange energieketting moet de volledige 180° beweging van de baklader kunnen volgen. Het systeem, dat nu al enkele jaren in gebruik is, heeft tot nu toe volledig zonder onderbreking gewerkt en de werking van de fabriek hoefde niet één keer te worden onderbroken. De energieketting met omgekeerde bochtstraal van igus® is over het algemeen volledig onderhoudsvrij. Een andere doorslaggevende factor voor de betrouwbare werking van het systeem is het aanzienlijk lagere gewicht van 54 kilogram per meter, dat niet alleen te danken is aan de ketting zelf, maar ook aan de chainflex® -kabel in de energievoorziening. Ter vergelijking: De eerder gebruikte stalen ketting woog ongeveer 120 kilogram per meter.
Vanwege de hoge betrouwbaarheid, duurzaamheid, onderhoudsvrije werking en langere levensduur die het systeem in het gebruik heeft laten zien, is de exploitant van plan om het in nog twee andere fabrieken te gebruiken. De exploitant en het personeel zijn erg blij met de overstap naar de energieketting van igus®.
