triflex® R retractiesystemen TRC TRE TRCF

Voor het toevoeren van energie naar knikarm robots – Voorkomt lusvorming


De wereldwijde groei in automatisering voor industriële productie leidt tot steeds complexere robottoepassingen. Gewenste cyclustijden worden korter en de stilstandstijd moet ook worden gereduceerd. Om een betrouwbare bescherming te bieden tegen voortijdige defect raken en stilstandstijd van het systeem, adviseren wijn een triflex® R kabelrups te gebruiken, vooral om de laatste drie roterende assen te overbruggen. De dynamische lengtewijziging die resulteert uit de beweging van de robot wordt gecompenseerd door onze triflex® R retractiesystemen. Dit zorgt voor een constante geleiding van de igus® kabelrups op een gecontroleerde wijze om zodoende lusvorming in het werkgebied van de robot te voorkomen.

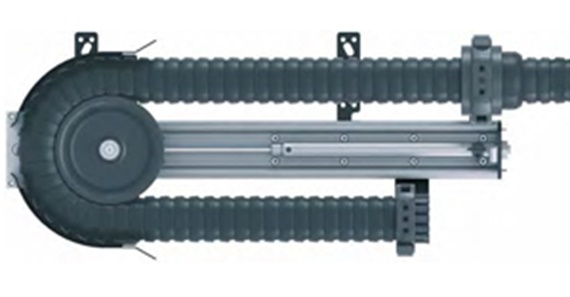

RSP

Pneumatisch retractiesysteem

Voor de serie TRC·TRE·TRCF met een ø-index van 60-125 mm

Voor robots met een laadvermogen van ca. 50 kg

Tot 780 mm retractielengte

Voor toepassingen met een hoog vulgewicht

Vrijwel constante retractiekracht over de gehele slaglengte

Standaard pneumatische componenten

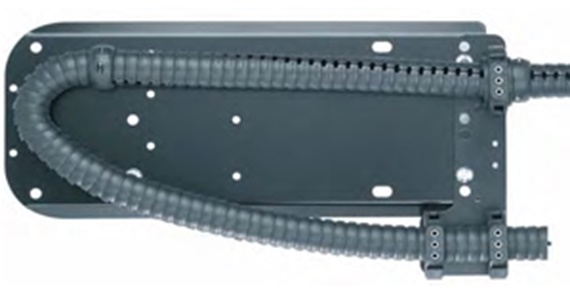

RS

Modulair retractiesysteem

Voor series TRC·TRE met een ø-index van 40-100 mm

Voor robots met een draagvermogen vanaf ca. 10 kg

Tot 670 mm retractielengte

Wanneer er geen lineair geleidesysteem nodig is

Voor gebruik onder zware omgevingsomstandigheden

Retractiekracht geboden door geïntegreerde veerstaven

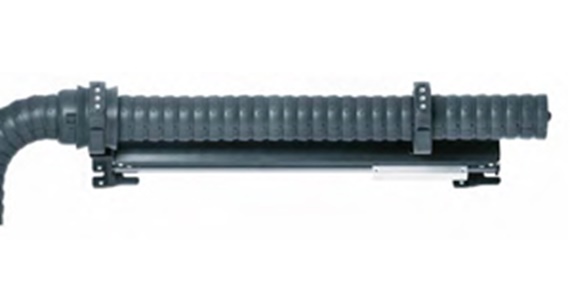

RSE lineair

Voordelig, lineair retractiesysteem

Voor de TRC·TRE·TRCF* serie met 40-125 mm ø-index

Speciale lineaire geleiding vermijdt kleine buigradii

Tot 490 mm retractielengte is mogelijk

Eenvoudige, lineaire retractie zonder doorzakkingen, veerstaven of geleiderollers

Voordelig

Onderhoudsvrije drylin® W lineaire eenheid

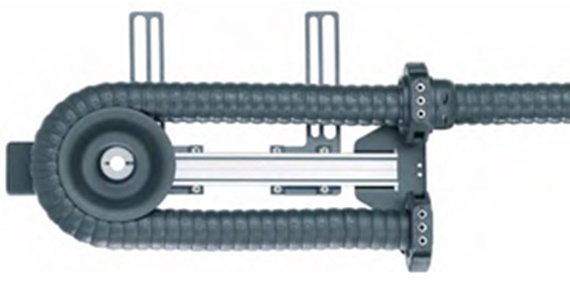

RSE

Voordelig retractiesysteem

Voor de series TRC·TRE met een ø-index van 40 mm

Voor kleine robots, zeer licht

Tot 500 mm retractielengte

Voor uiterste dynamische bewegingen

Kosteneffectief

Onderhoudsvrije drylin® W lineaire eenheid

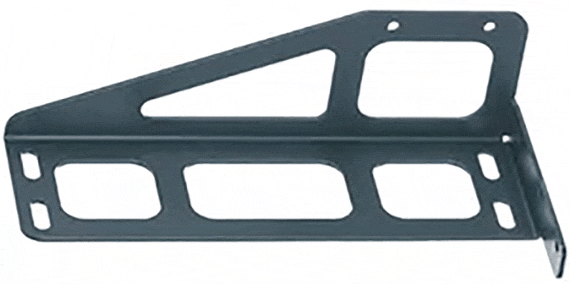

Adapterbeugels

Adapterbeugels voor retractiesystemen

43 beugels uit voorraad voor vele robottypen

Voor alle triflex® RSP, RS en RSE modules

3D CAD kan gratis online gedownload worden

Ook voor robots waarbij een op de zijkant gemonteerde installatie nodig is

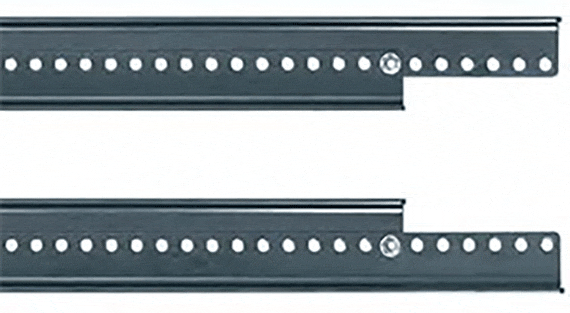

Instelbare retractiesystemen

Instelunit voor retractiesystemen RSP en RS

Breed instelbereik van ± 250 mm

Kan gecombineerd worden met igus® adapterbeugels

Vereenvoudigt uitlijning voor robotcellen, zelfs bij beperkte ruimte

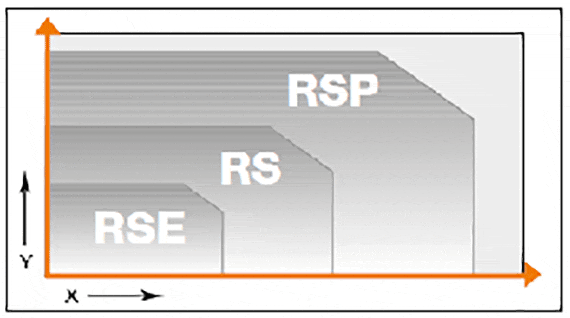

Selectiehulpmiddel voor triflex® R retractiesystemen

RS diagram X = Totale kabelrupslengte
Y = Robotmaat

Mogelijke Ø-index voor triflex® R retractiesystemen

triflex® R
serie
RSP
Ø index
RS
Ø index
RSE linear
Ø index
RSE
Ø index
TRC 60 - 125 40 - 100 40 - 125 40
TRE 60 - 125 40 - 100 40 - 125 40
TRCF 85 - 100 - 85 - 100 -
TRL* - - - -
TRLF* - - - -
* Retractiesystemen niet beschikbaar voor deze serie


triflex® R Accessoires:

Glasvezelstaafmodules

Maatwerkoplossingen met gerichte voorspanning.

Universele montageset

Maakt het mogelijk de glasvezelstaafmodules op een willekeurige plek op de robotarm te positioneren.

Trekontlastingssystemen voor grotere dwarsdoorsnedes

Betrouwbare trekontlasting, zelfs voor kabels/slangen met een grotere dwarsdoorsnede.

Glijdende doorvoerringen

Met en zonder zwenklager

Protectoren

Extra veiligheid onder extreme bedrijfscondities.

Hitteschild

Beschermd tegen spanen en metaalspatten tot 600°C

UR klembeugels

UR klembeugels

triflex® R aansluitelementen voor Universal Robots

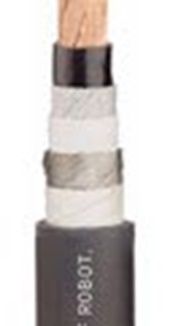

CFROBOT torsiekabels

Speciale torsiekabels voor een lange levensduur in robottoepassingen.
