Profiel-rol-kabelrups: voor zeer hoge vulgewichten en snelheden

Wereldwijd worden rolkabelrupsen in meer dan 1000 installaties gebruikt. De industrie, met name de kraanbouw, stelt steeds hogere eisen aan de lengte van verplaatsingswegen, het vulgewicht en speciale en hoge verplaatsingssnelheden bij een rustige loop. Met het systeem P4 voldoet igus® aan deze eisen. Dit soort installaties dienen door onze projectingenieurs geconfigureerd te worden. Wij brengen graag een offerte aan u uit. Spreek ons hier gewoon over aan.

Onderverdeling van de kabelrupsschakels met en zonder rol is gelijk

De bovenlooprollen lopen door de rollen van de onderloop (niet over elkaar zoals voorgaande profiel-rolkettingrupsen), hetgeen resulteert in een zeer stille loop

Rol "onverliesbaar" in zijdeel geïntegreerd

Lange verplaatsingswegen (tot 800 m), hoge extra belastingen (tot 30 kg/m)

Voor zeer lange verplaatsingswegen en hoge snelheden tot 10 m/s verplaatsingssnelheid

AUTO-GLIDE dwarsverbinders zorgen voor een betrouwbare geleiding bij zeer lange verplaatsingswegen

In 4 inwendige hoogtes (32, 42, 56, 80 mm) leverbaar

Modulair P4-systeem met binnenverdelingen van systeem E4

Sterke afname van de aandrijfkracht tot minder dan 25% voor het bewegen van de kabelrups

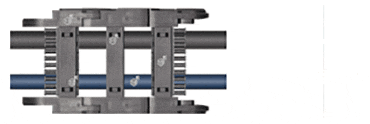

Bandrol

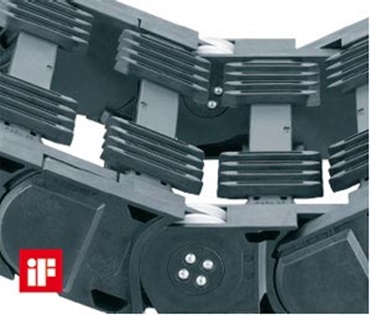

Systeem P4 – zeer rustige loop door de gelijke steek van alle schakels. autoglide-dwarsverbinders zorgen voor een veilige geleiding bij zeer lange verplaatsingswegen

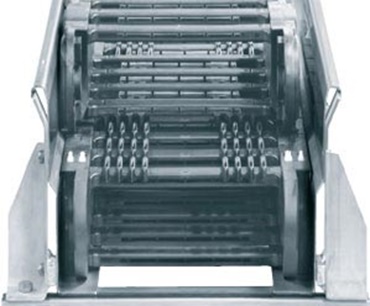

Gootsysteem

Geleidegootsysteem waarborgt in combinatie met autoglide-dwarsverbinders de verzette beweging van de boven- en onderloop – veilig bij hoge snelheden


Veilige, stille, slijtvaste energietoevoer op lange verplaatsingswegen – igus®-systeem P4

Met het onderhoudsarme systeem P4 van igus® kan een veilige energietoevoer op lange verplaatsingswegen van max. 800 m voor kraaninstallaties of transportsystemen gerealiseerd worden. De boven- en onderloop rollen verzet over elkaar. Hierdoor rollen de tribo-geoptimaliseerde kunststof rollen niet op elkaar, maar op een ononderbroken, breed roloppervlak. Door de kamachtige autoglide-dwarsverbinders en het speciale geleidegootsysteem wordt de P4-kabelrups veilig geleid. Ideaal voor toepassingen met hoge verplaatsingssnelheden (tot 10 m/s) en grote vulgewichten (tot 30 kg/m)

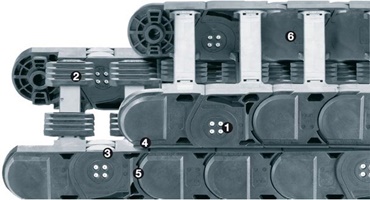

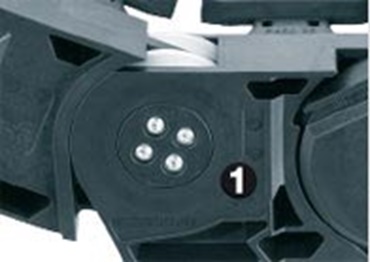

1

Onderhoudsarm rolkabelrupssysteem met tribo-geoptimaliseerde kunststof rollen

2

Kamachtige autoglide-dwarsverbindingen

3

Speciaal ontwerp van de rollen en schakels en daardoor bijzonder stil

4

Boven- en onderloop lopen verzet over elkaar

5

Gelijke steek van de rol-/schakels

6

4 inwendige hoogtes: 32 mm, 42 mm, 56 mm en 80 mm leverbaar

7

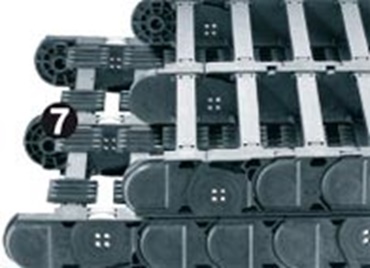

Oplossing met middenschakels voor nog hogere vulgewichten met inwendige hoogte van 56 en 80 mm leverbaar

8

Robuuste stalen bevestigingselementen leverbaar

9

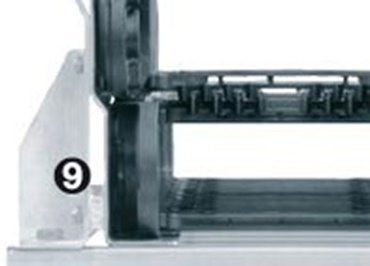

Speciaal P4-geleidegootsysteem leverbaar



Rolmiddenschakel voor hoge belastingen

In 2 inwendige hoogtes leverbaar (56, 80)

Hogere extra belastingen plus 50% mogelijk

Maximalisatie van de eigen stijfheid

Verdeling van de rupsdoorsnede in nuttige segmenten (elektronica/hydraulica)



Tribo-geoptimaliseerde kunststof rollen met een lange levensduur voor alle P4-systemen

Slijtvast

Lange levensduur

Beter loopgedrag

Geluidsreducerend, dempend

Gelijke steek van de rol-/schakels



Nieuw geleidegootsysteem

Speciale vorm maakt in combinatie met autoglide-dwarsverbinders een verzette loop van de boven- en onderloop mogelijk

Robuuste montagehoek voor lange levensduur

Roestvrijstalen gootsegmenten


Leveringsprogramma systeem P4

Serie P4.32

Profiel rol-kabelrups: inwendige hoogte 32 mm - voor zeer hoge vulgewichten en snelheden

Serie P4.32

Serie P4.42

Profiel rol-kabelrups: inwendige hoogte 42 mm - voor zeer hoge vulgewichten en snelheden

Serie P4.42

Serie P4.56

Profiel rol-kabelrups: inwendige hoogte 56 mm - voor zeer hoge vulgewichten en snelheden

Serie P4.56

Serie P4.80

Profiel rol-kabelrups: inwendige hoogte 80 mm - voor zeer hoge vulgewichten en snelheden

Serie P4.80

Serie P41.56

Profiel-rol-kabelrups: inwendige hoogte 56 mm - voor zeer hoge vulgewichten en snelheden

Serie P41.56

Serie P41.80

Profiel-rol-kabelrups: inwendige hoogte 80 mm - voor zeer hoge vulgewichten en snelheden

Serie P41.80

Typische industrietakken en toepassingen

Kraantechniek (binnen/buiten)

Magazijnkranen

Fabrieksconstructie

Portaalrobots

Transporttechniek

Mijnbouw

Staalfabrieken

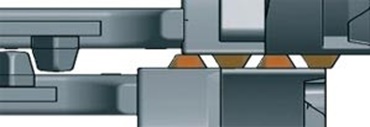

Verzette loop van de boven en onderloop, waardoor een ononderbroken roloppervlak tot stand komt



P4 in een rijsimulator

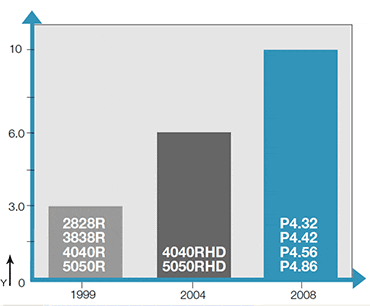

Slijtdiagram P4

Y = v m/s
verplaatsingssnelheid van de igus® P4 profiel-rol-kabelrups

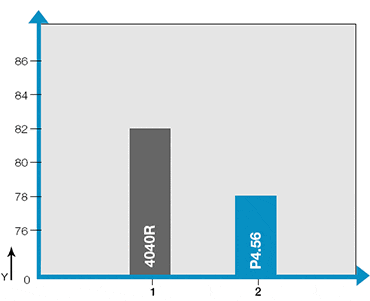

Geluidsvolume P4

Y = dB(A)
1) 1. profiel rol-kabelrups van 1999, laboratoriumtest, v = 2,0 m/s
2) Buitentest, v = 6,0 m/s steeds bij 1 m meetafstand

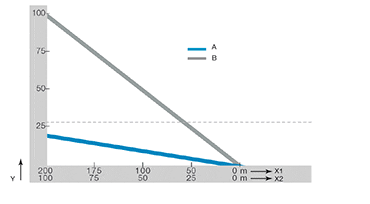

Trek-schuifkracht rol-kabelrups

Y = trek-/duwkracht in procenten
X1 = verplaatsingsweg, X2 = kettinglengte
A = rolkabelrups, B = standaard kabelrups. Gegevens: vulgewicht 10 kg/m
