Lichtgewicht cantilever as

De drylin® vrijdragende assen zijn geschikt voor vele positioneer- en versteltaken en worden gekenmerkt door een hoge bedrijfszekerheid en een laag gewicht. Toepassingen in een verticaal vlak zijn hiervoor bijzonder geschikt. Als de aandrijving via een tandheugel gebeurt, wordt de massa die verplaatst wordt gereduceerd. In puntco energiebesparing is de krachtoverbrenging naar een tandheugel tot 30% gunstiger in vergelijking met een bandafbuiging. Het is ook mogelijk om grijpers aan te sluiten, onderdelen op te pakken en te verplaatsen.

Voordelen in één oogopslag:

Hoge, constante stijfheid van de as, ongeacht de lengte van de slak
Hoge precisie
Hoge toerental mogelijk
Installatiepositie kan naar wens worden geregeld
Lange rijwegafstanden kunnen worden gerealiseerd

Lineaire assen met tandheugelaandrijving

Uitschuifbare lineaire tandwielmal EGW

Oplossing voor lange rijwegen
tandwiel en rondselelementen modulair (eindeloos) uitbreidbaar
Voor toepassingen > 2.000mm
Afzonderlijke bediening van meerdere lineaire loopwagens tegelijkertijd mogelijk

Meer informatie

Lichtgewicht zoals voor pick & place drylin® GRQ

Getand, hard geanodiseerd, corrosievrij vierkant buisprofiel
belastbaar tot 500g met een toerental tot 0,7m/s mogelijk
Aandrijving: NEMA11 stappenmotor met tandwiel
Lichtgewicht, snel, klein en smeermiddelvrij

Koop grijperas drylin GRQ

Cantilever as met drylin® GRW tandheugel

Dynamische z-as drylin® GRW

Directe krachtoverbrenging via tandheugel
Compacte structuur
Voor laatste tot 10N
Materiaalcombinatie: aluminium profiel/kunststoftandheugel
Beschikbare accessoires
Verkrijgbaar met motor

Koop Z-as drylin GRW

Cantilever as met drylin® GRR tandheugel

Lichtgewicht z-as drylin® GRR

Lichtgewicht Z-as (1,45kg) voor slakken tot 500mm
Gemaakt van aluminium en kunststof
Ideaal voor lineaire robots
Dynamische massa van slechts 0,9kg maakt snel werken mogelijk
Ook verkrijgbaar als grotere versies met een slaglengte tot 1000mm en een hefvermogen tot 100N

Koop Z-as drylin GRR

Voor multi-as lineaire robots

Voor test en meetapparatuur

Voor pick & place toepassingen

Lineaire aandrijving met tandheugel: voor- en nadelen

Wanneer te gebruiken?

Pick & Place-toepassing met hoge dynamiek
Voor een compacte structuur van de toepassing
Zo z als in meerassige portalen

Wanneer niet gebruiken?

Hoog laadvermogen
zelfborgend
Vuile toepassingsgebieden

Structuur van een igus® tandheugel en rondsel als (z-as)

1.
Directe krachtoverbrenging via tandheugel

2.
torsiebestendig dankzij hol aluminium als drylin® AWMR

3.
Smeer- en onderhoudsvrij dankzij drylin® lineaire glijfolies R

4.
Dynamische massa van slechts 0,9 kg maakt snelle werking mogelijk

Vrijdragende as met tandriemaandrijving

De drylin® vrijdragende as ZAW-1040 heeft een vast gemonteerde aandrijfeenheid. Hij is smeermiddelvrij, licht van gewicht en geschikt voor hoge acceleraties.

Vrijdragende as ZAW-1040

Automatisering met stappenmotoren, gelijkstroommotoren en EC/BLDC-motoren

Voor lineaire assen en handlingsystemen in het algemeen biedt igus® een breed assortiment elektromotoren. Hybride stappenmotoren of gelijkstroommotoren worden gebruikt in spindel-, tandriem- en tandheugelaandrijving. De elektromotoren vervolledigen het gamma van igus® in automatisering. Complete handlingsystemen kunnen zo worden geconfigureerd in combinatie met vrijdragende assen en lineaire en tandheugelaandrijving in het algemeen.

Ontdek meer over elektromotoren

Voorbeelden van klanttoepassingen

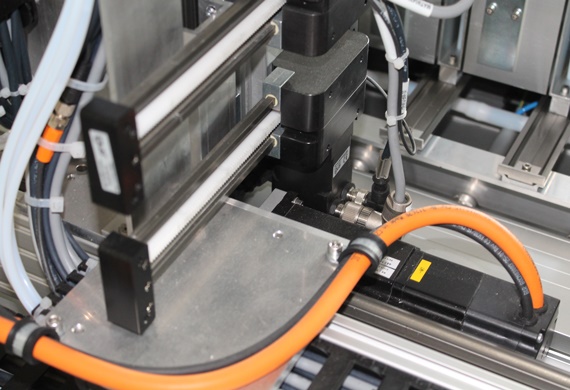

drylin GRW tandheugelassen bij samplevoorbereiding

Geautomatiseerde samplevoorbereiding

Deze machine is bedoeld om samples voor te bereiden op het gebied van sporenanalyse. Het doel is om vergelijkbaar glaswerk en chemicaliën te gebruiken als bij vergelijkbare handmatige machines. De opdracht werd gegund aan igus®, omdat alle gebruikte componenten, zoals de GRW tandheugel as, indruk konden maken met absolute bestendigheid tegen chemicaliën en vuil.

drylin GRW tandheugelassen bieden de noodzakelijke nauwkeurigheid

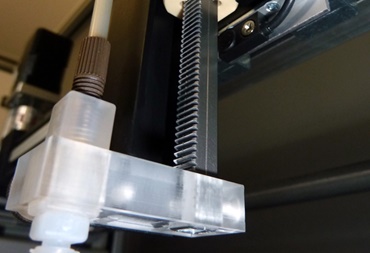

drylin GRQ tandheugelassen in een bottelarij

Optimaal gebruik van de installatieruimte in een bottelarij

Een onderhoudsvrije lineaire robot van igus® wordt gebruikt in een op maat gemaakte automatiseringsoplossing voor de complexe handling van vloeistoffen door het bedrijf M2-Automation. Naast de robuustheid wordt de lineaire robot gekenmerkt door zijn kosteneffectiviteit. De drylin® GRQ tandheugel worden gebruikt als doseerassen in de vorm van een z-as in aanvulling op een variabel klembare naderingsschakelaarhouder en zelfuitlijnend glijlager en zorgen voor het hoogste precisiewerk tijdens bedrijf.

drylin GRQ tandheugelassen zijn bijzonder geschikt als doseerassen

drylin aandrijftechniek toepassingsvoorbeelden

Meer toepassingen

Hier vindt u nog meer succesvolle toepassingsvoorbeelden van onze klanten met drylin® lineaire als met schroef-, tandriem- en tandheugelaandrijving.

Ga naar toepassingsvoorbeelden

Meer informatie

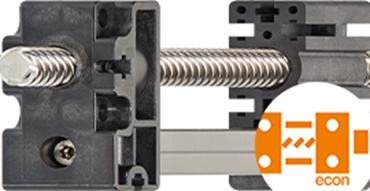

Voordelige lineaire modules met tandriem-aandrijving

Geschikte instapmodellen | drylin® econ
Hier vindt u kosteneffectieve lineaire modules voor een breed scala aan positioneringstaken.

drylin econ

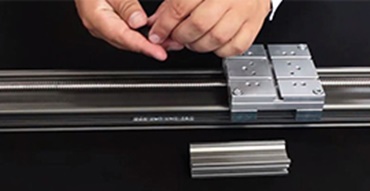

drylin aandrijftechniek assemblage-video's

Montagevideo's | drylin® aandrijftechniek
Heb je hulp nodig bij het installeren van je lineaire as? Onze video's laten zien hoe het werkt.

Ga naar de assemblage-video's
