Ons testlaboratorium voor iglidur® glijlagers

Met hun tribologische specificaties voldoen onze kunststof glijlagers aan de hoogste eisen voor een lange levensduur zonder extra smering. Om deze kwaliteit te bereiken, voeren we meer dan 135 biljoen testbewegingen per jaar uit in ons 250 m² grote testlaboratorium voor glijlagers. We testen en ontwikkelen materialen en glijlagers onder reële omstandigheden met als doel de beste kunststofoplossing te leveren voor uw toepassing. De polymeerlagers zijn geoptimaliseerd voor gebruik in beweging en openen met hun specificaties nieuwe ontwerpmogelijkheden. Basispolymeren, vaste smeermiddelen en versterkingen worden zodanig gecombineerd dat de eigenschappen van het glijlager die vereist zijn voor de toepassing volledig worden bereikt. De tests richten zich op trek- en schuifkrachten, wrijvingscoëfficiënt, slijtage, slijtage en aandrijfkracht onder verschillende snelheden en belastingen van het lager.

Wat wordt er getest en hoe?

In de testruimte van iglidur® en igubal® worden lagers en materialen getest op spanning, slijtage en wrijvingseigenschappen. Andere parameters zoals hoge en lage temperaturen, hoge belasting en snelheid worden aangepast aan de test. Er zijn ongeveer 50 testsystemen in het testlaboratorium, waarop meer dan 300 parallelle tests worden uitgevoerd. Tegelijkertijd voeren we elk jaar ongeveer 11.300 tribologische tests uit op de ongeveer 250 nieuw ontwikkelde kunststof compounds. Om er zeker van te zijn dat de nieuwe formuleringen zich bewijzen bij later gebruik, worden ze niet alleen blootgesteld aan invloeden van buitenaf, maar ook aan verschillende bewegingsrichtingen en belastingen - roterend, zwenkend, lineair, lopend.

We testen onze componenten ook op de effecten van vuil, weersomstandigheden, schokken en stoten. De resultaten van onze tests worden opgeslagen in databases en verwerkt in onze online tool.

Testlaboratorium voor glijlagers

Welke testbanken zijn er beschikbaar in het laboratorium voor glijlagertests?

Testbank voorlader

Test: roterende slijtage
Belasting tot 500 kg
Bedrijfsdruk: tot 200 bar
Vmax: 4 cycli/min bij volledig draaien

Meer informatie over de testopstelling voor de voorlader

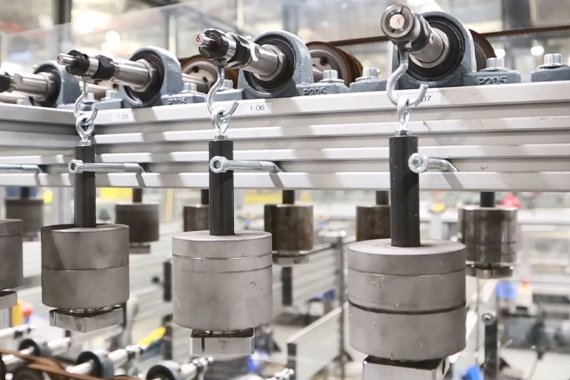

Rotatieslijtage

Test: draaislijtage
Belasting per lagerpunt tussen 100 N en 1000 N
oppervlaktesnelheid tussen 100 en 1300 rpm.
Beschikbare asdiameters: 6, 8, 10, 12, 13, 14, 15, 16, 17, 18, 20mm
Tests bij kamertemperatuur en tot 150°C
Testen onder water

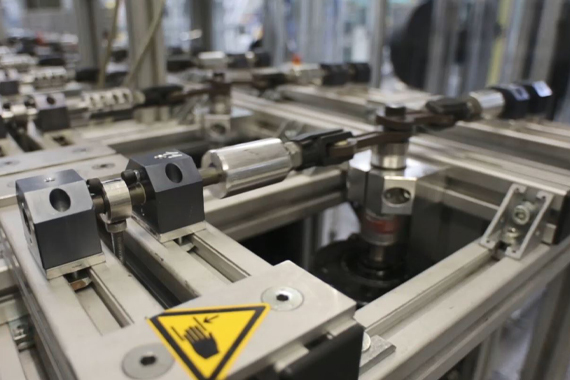

Test voor lineaire slijtage bij korte slag

Lineaire slijtage bij korte slagen

Testen van de lineaire slijtage
Belasting per lagerpunt tussen 10 N en 200 N
Oppervlaktesnelheid tussen 0,1m/s en 0,3m/s
Tests bij kamertemperatuur en tot 150°C
Beschikbare asdiameter 10mm
Slaglengte: 5mm

Draaislijtage

Test van draaislijtage
Belasting per lagerpunt tussen 25N en 300N
Oppervlaktesnelheid van 0,01 m/s (met een asdiameter van 10 mm)
Zwenkhoek van 60°
Beschikbare asdiameter: 10 mm
Tests bij kamertemperatuur

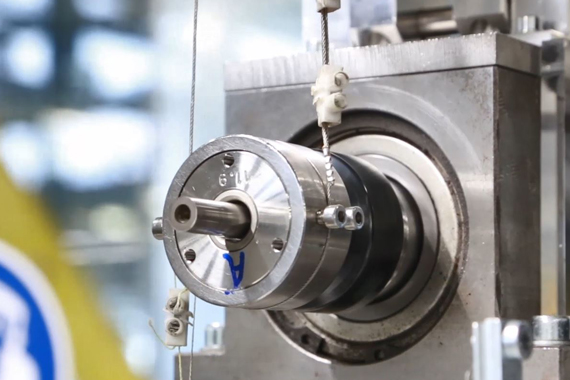

Wrijvingscoëfficiënt

Test voor roterende wrijvingscoëfficiënt
Belasting per lagerpunt tussen 10 N en 300 N
Oppervlaktesnelheid tussen 200 en 2.000 tpm (snelheid afhankelijk van asdiameter)
Beschikbare asdiameters: 6 tot 20 mm
Tests bij kamertemperatuur
Tests bij kamertemperatuur en tot 150°C

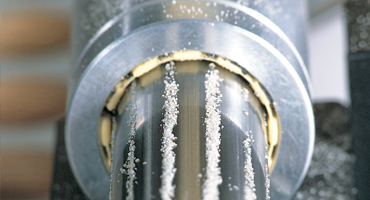

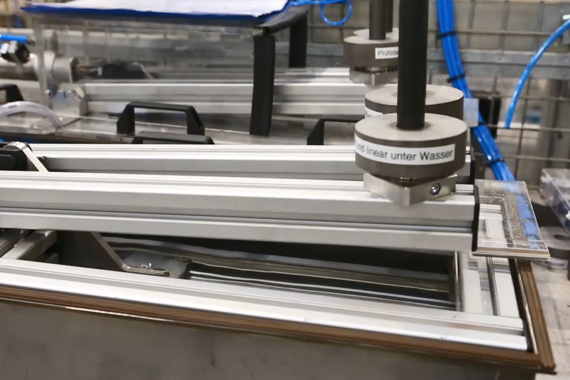

Lineaire technologie testen onder water

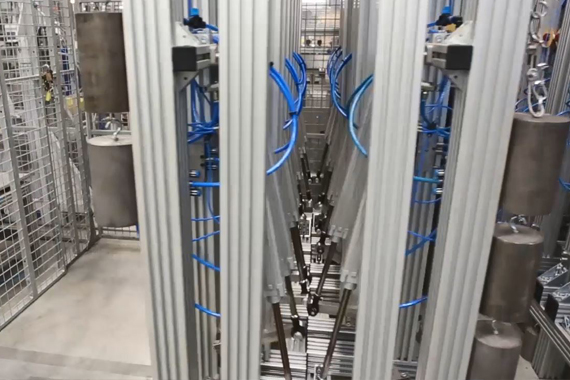

Test van scharnierslijtage
Belasting tot 100N
Oppervlaktesnelheid van 0,01m/s
Tests bij kamertemperatuur
Beschikbare asdiameter 10mm

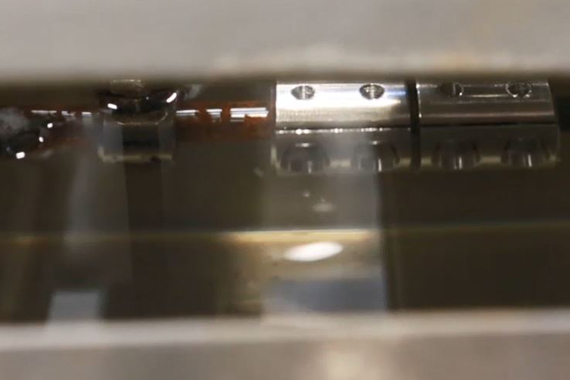

Rotatietestbank onder water

Test voor roterende slijtage
Belasting tussen 10 N en 100 N
Oppervlaktesnelheid tussen 0,01m/s en 0,3m/s
Test bij kamertemperatuur
Beschikbare asdiameter 10 mm

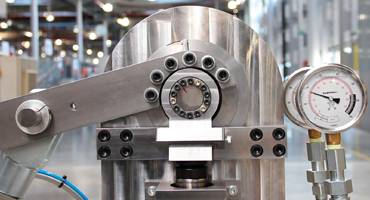

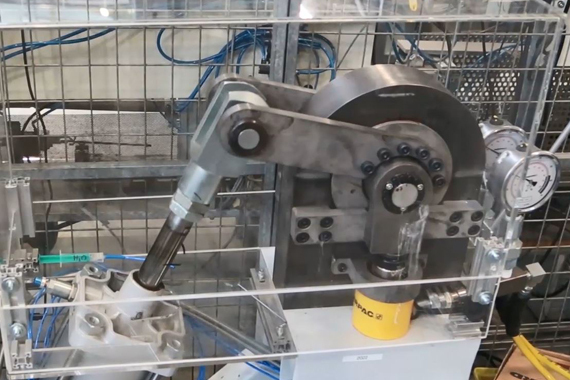

Randbelastingstest

Test op slijtage, tuimelen
Belasting tussen 30 kN en 230 kN
Oppervlaktesnelheid van 0,01 m/s
Tests bij kamertemperatuur
Beschikbare asdiameter 40 mm

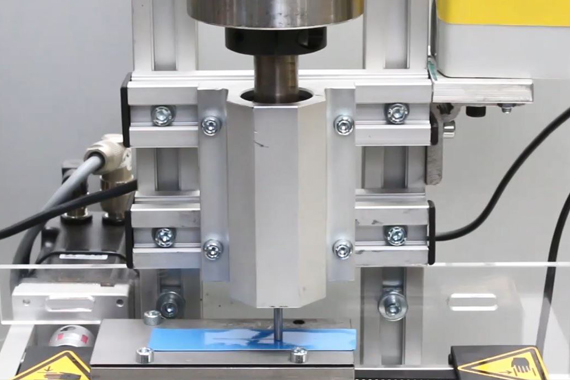

Lineaire filmtestopstelling

Test voor lineaire slijtage
Belasting tussen 10N en 60N
Oppervlaktesnelheid tussen 0,01m/s en 0,15m/s
Test bij kamertemperatuur
Pin diameter 4mm en 10mm

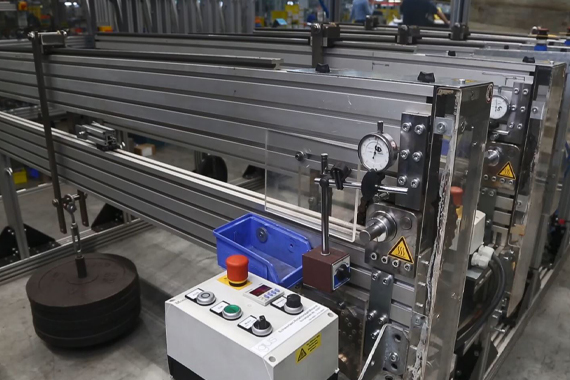

Zware rotatie

Test voor roterende slijtage
Belasting tussen 4.000N en 52.000N
Oppervlaktesnelheid tot 0,1m/s
Test bij kamertemperatuur
Beschikbare asdiameter 20 mm

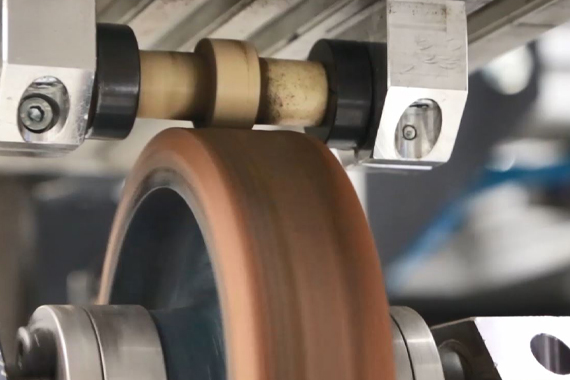

Tuimeltestopstelling

Test voor slijtage rollen, tuimelen
Tests met massieve plastic rollen, mesrandrollen, gebouchardeerde stalen rollen ...
Belasting tussen 10N en 600N
Oppervlaktesnelheid tussen 0,15m/s en 1m/s
Test bij kamertemperatuur
Schachtdiameter van 6 mm tot 20 mm

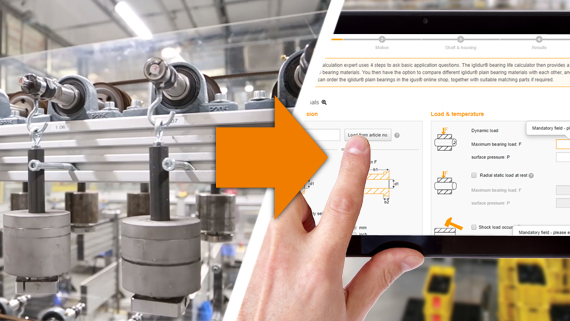

Welke online tools verkrijgen de testgegevens

De resultaten van de product- en materiaaltests worden op verschillende manieren gebruikt. De gegevens worden verwerkt in nieuwe en verdere ontwikkelingen, maar ook gebruikt om de juiste componenten voor de specifieke toepassing te bepalen. Hiervoor kan iedereen die geïnteresseerd is gratis gebruik maken van de online tools van de vele productgebieden. Elk productgebied heeft zijn eigen tools zoals het expertsysteem, dat producten met elkaar vergelijkt op basis van vereisten zoals hoge druksterkte of radiale krachten en de levensduur berekent.

Expertsysteem voor iglidur® glijlagers
Productzoeker voor iglidur® glijlagers
Expertsysteem voor igubal® gewrichtslagers
Levensduurcalculator voor xiros kogellagers
Expertsysteem voor PRT-draaikranslagers

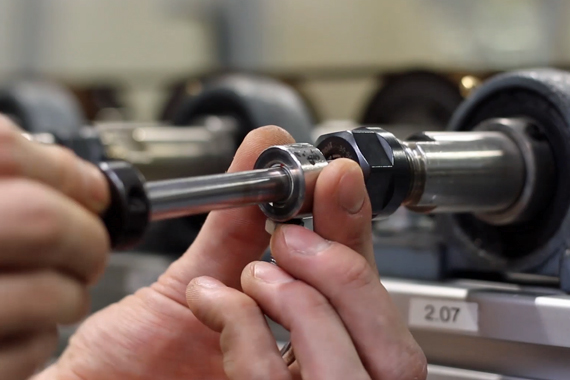

Wij testen heel graag uw toepassing

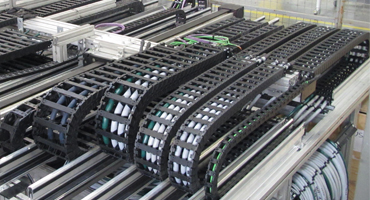

Wil je experimenten vermijden en je toepassing onderwerpen aan een materiaaltest voor gebruik? Of heb je een ongebruikelijke toepassing waarvoor een geschikte oplossing moet worden gevonden? Geen probleem. Wij testen uw toepassing in ons testlaboratorium en gebruiken onze expertise om de beste igus® oplossing voor u te vinden. Of het nu gaat om een glijlager, energieketting, kabel, lineaire technologie, stafmateriaal, geleiderollen of Low Cost Automation.
