Minimale slijtage, maximale hygiëne: Glij- en lineaire lagers in afvullijnen

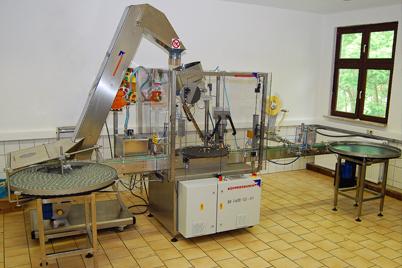

Het zijn vaak de kleinere bedrijven in de drankenindustrie die belangrijke trends zetten en aanvankelijk kleinere hoeveelheden produceren. Wanneer zij investeren in een gedeeltelijk of volledig geautomatiseerde afvullijn, doen ze vaak een beroep op Küppersbusch GmbH in Velbert. Typisch voor de aanpak van Küppersbusch is dat er geen geprefabriceerde oplossingen of series zijn. Omdat de meeste klanten flexibele systemen in kleinere hoeveelheden willen, bestaat de oplossing vaak uit halfautomatische, lineaire vul-, etiketteer- en sluitmachines.
Voor alle systeemcomponenten in deze systemen is het belangrijk dat zowel de roterende als de lineaire lagers gemakkelijk te reinigen zijn en een lange levensduur hebben. Om hygiënische redenen mogen ze geen externe smeermiddelen nodig hebben en de materialen die gebruikt worden voor onderdelen die in contact komen met het product moeten FDA-conform zijn.
Het voorbeeld van een bottelarij voor sterke dranken, die momenteel in Velbert de laatste testruns ondergaat voor levering, is een goed voorbeeld van hoeveel en welke verschillende glijlagers uit de igus® bouwdoos hier worden gebruikt.
De ontwerpers profiteren van de voortdurend groeiende verscheidenheid van de selectie van het iglidur® materiaal. In plaats van het materiaal iglidur® A180 worden tegenwoordig meestal de nieuwe FDA-varianten iglidur® A181 (blauw) en het eveneens FDA-conforme hogetemperatuurlager iglidur® A500 gebruikt.

Hoogte- en formaataanpassingen: Voor

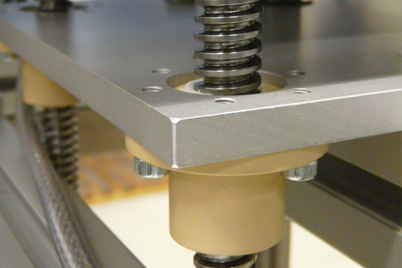

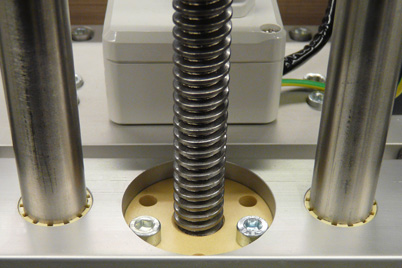

 verschillende hoogteverstellingen worden drylin® -trapeziumdraad in Kombinatino met flensmoeren van hoogwaardige polymeren gebruikt (zie afbeelding 1 hieronder). Voor enkele formaatverstellingen worden drylin® R flenslagers gebruikt (afb.

2). Elektromotorsteun:

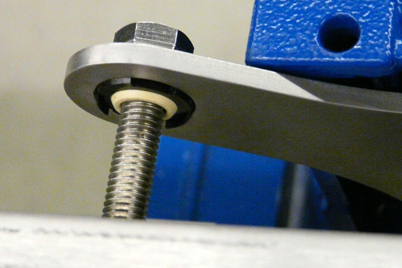

igubal ® clip gewrichtslagers worden geïnstalleerd op de houder van een elektromotor om een eenvoudige montage te garanderen (Fig. 3).

Verticale lineaire as:

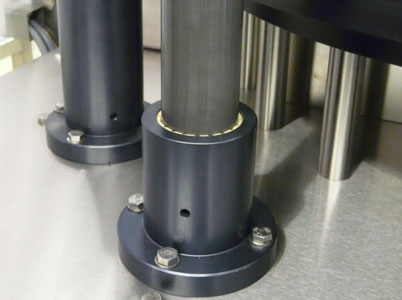

Op een andere (verticale) lineaire as gebruikt Küppersbusch al jaren een combinatie van drylin® R flenslagers met aluminium adapters waarin geanodiseerde aluminium assen lopen (Fig. 4). Het heeft geen smeermiddel nodig en is vrijwel slijtagevrij.

Draaitafeluitlaat en flesinvoer:

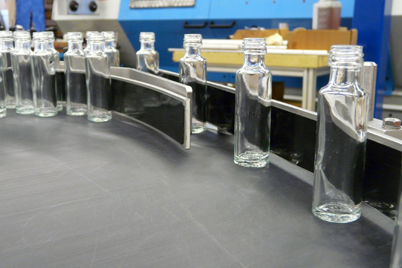

De uitgang van de draaitafel, waar de flessen worden ingevoerd, was oorspronkelijk van roestvrij staal. Om het geluid van de flessen tegen het metaal te dempen, wordt nu Tribo-Tape van iglidur® B160 gebruikt (Fig. 5). De glijfolie is bestand tegen reinigingsmiddelen en wordt gekenmerkt door een zeer goede glijcoëfficiënt, zelfs tegen glas. Vullen

en doseerstations:

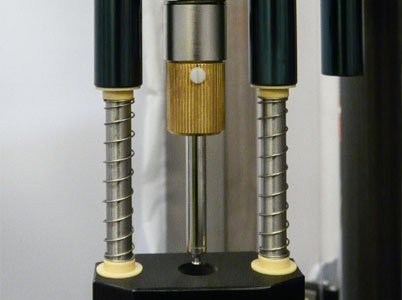

Bij de kleppen en pompen van de vul- en doseerstations worden de flessen opgetild via drylin® T-railgeleiders en aangesloten op de vuller. Op de centreerbruggen van de vulslangen installeert het bedrijf iglidur ® flenslagers (Fig. 6), die niet alleen FDA-conform en chemisch resistent zijn, maar ook een extreem lange levensduur hebben.
