Nieuwe generatie – twisterchain new – sterk, stil, voor zware lasten


Zwaardere lasten en een rustiger loop

Met de nieuwe generatie twisterchain rotatiekabelrupsen kon een duidelijk verbeterde stille werking en een hogere stabiliteit worden gerealiseerd. De vernieuwde twisterchain is modulair opgebouwd in zowel breedte, hoogte als radius en daarom zeer flexibel inzetbaar in toepassingen, waar roterende bewegingen tot 540° en meer, alsook robuuste oplossingen gevraagd worden.

  • Stabieler, hogere vulgewichten mogelijk
  • 25% lichter dan voorgaande twisterchain modellen
  • Draaisnelheden tot 1 m/s en meer
  • Rotatiebewegingen tot 540°
  • Uiterst dynamische en stille loop (met nieuwe goot)
  • Kabelvriendelijk, glad interieur
  • Dwarsverbinders kunnen aan de binnenradius worden geopend
  • Meer dan 1 miljoen cycli met succes getest in het igus®-lab (03/2010)

Typische industrietakken en toepassingen
  • Robots, handling-machines
  • Verpakkingsmachines
  • Glasmachines
  • Algemene machinebouw etc.

Afbeelding

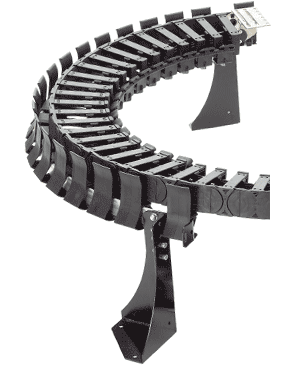

twisterchain new voor cirkelbewegingen tot 540°, openklapbare dwarsverbinders in binnenradius te openen


Afbeelding

Het voor kabels geoptimaliseerde tussenstuk verhoogt de stabiliteit van de twisterchain new aanzienlijk. Tegelijkertijd dient dit tussenstuk als inwendige verdeling en verdeelt de vulruimte in twee kamers


Diagram

Y = max. extra belasting [kg/m]
A = nieuwe generatie twisterchain new
B = oude versie twisterchain classic

100% meer extra belasting met de nieuwe generatie van de igus® twisterchain new


Selectiecriteria

Assemblage van de twisterchainnew geleidegoten.

twisterchain new 3D-CAD-configurator

Aanwijzingen voor het configureren van de twisterchainnew.

in binnenradius te openen

Nieuwe generatie twisterchain geleidegoten - montagetijd en kosten besparen - levensduur verlengen!

QuickRobot

Uitrustingshulp voor de meest uiteenlopende robottypen. Vereenvoudigde bestelling van complete systemen.

In binnenradius te openen
twisterchain
Serie TC32

Inwendige hoogte hi: 32 mm
Inwendige breedte Bi: 87,5 - 150 mm
Buigradii R: 100 - 250 mm
Verdeling: 56 mm

TC42
Serie TC42

Inwendige hoogte Hi: 42 mm
Inwendige breedte Bi: 87,5 - 200 mm
Buigradius R: 100 - 250 mm
Steek: 67 mm

TC56
Serie TC56

Inwendige hoogte Hi: 56 mm
Inwendige breedte Bi: 125 - 200 mm
Buigradius R: 150 - 400 mm
Steek: 91 mm


Nieuw geleidegootsysteem – type 01

Met de nieuwe twister-goot kan het vroeger zo bewerkelijke uitlijnen aanmerkelijk worden vereenvoudigd. De montagetijd wordt teruggebracht van 6 naar 2 uur. Door de vrijwel volledige kunststof constructie kunnen de levensduur van uw installatie en de snelheid worden verhoogd en kan het geluidsniveau aanzienlijk worden verlaagd.



Cirkel- en spiraalvormige bewegingen tot max. 540° (met speciale onderdelen)


UL94-V0-classificatie op aanvraag



Nieuw geleidegootsysteem – type 01 verkrijgbaar
