twisterband
...7000°* draaien...
Grond- en basisplaten worden standaard meegeleverd en maken deel uit van de twisterband-module!
twisterband: compact, modulair, voordelig
1. Basisplaat met trekontlasting
2. twisterband segment
3. In 4 maten leverbaar
4. Deels met binnenverdeling leverbaar
5. Beperkte lengtecompensatie mogelijk
6. Opklapbaar met filmscharnier of te openen met "Easy"-ontwerp
7. Basisplaat met trekontlasting
Rotatiebewegingen in de kleinste ruimten - 20 maal om de eigen as Met de zeer compacte igus®-twisterband kunnen voordelig en slijtage- en onderhoudsarme rotatiebewegingen in de krapste ruimtes gerealiseerd worden en daarbij energie, data en media veilig geleid worden.
In 5 maten leverbaar
Rotatiebewegingen van 7.000°* en meer in horizontale en tot wel 3.000° in verticale inbouwpositie
Draaisnelheden tot 360°/s denkbaar
Compact, modulair en licht
Banden kunnen naar wens worden ingekort
De kleinste inbouwruimtes, zeer compact om de draaias te construeren
In verschillende inbouwposities inzetbaar (horizontaal, verticaal, ondersteboven)
Voordelig
Gemakkelijk te vullen
Ideaal in combinatie met igus® chainflex®-kabels voor rotatiebewegingen in sterk beperkte inbouwruimtes
Industrieën:
Kabeltrommels, gereedschapmachines
Robots (robotarmen,
1./6. as, Scara-robots),
achtbaanbedrijven,
medische apparaten, radar en
telescoopinstallaties, luchtvaart, test-, meet-
handling-, hef- en montage-inrichtingen, windturbine-installaties (bladverstelling). Overal waar draaibewegingen nodig zijn.
Filmscharnier: eenvoudige toegang en snel vullen met kabels en slangen (TB20.44.18, TB30)
Als maximale draaihoek geldt de vuistregel: elke 180° band = 360° meer draaiing
Bij roterende en horizontale draaihoeken vanaf 1500° moet een centrale as worden geplaatst
igus®-twisterband: kleine inbouwruimtes, zeer slank om de rotatie-as gebouwd
Compact, modulair en voordelig - Horizontaal: 7000° en meer mogelijk, verticaal tot 3000° Draaibewegingen in de krapste ruimte
In verschillende inbouwposities toepasbaar: hier horizontaal 7000°* en meer draaibewegingen in de krapste ruimte. Beperkte lengtecompensatie mogelijk
Rotatiebewegingen tot 7.000° in totaal (Installatiepositie, verticaal: tot 3.000°, horizontaal: 7.000° en meer mogelijk)
In krappe ruimtes realiseerbaar
Draaisnelheden tot 180°/s denkbaar
In 5 maten leverbaar
Deels met inwendige verdeling leverbaar (serieafhankelijk)
Zeer eenvoudig te vullen met opklapbaar filmscharnier of door "easy"-principe (serieafhankelijk)
Beperkte lengtecompensatie mogelijk
Systeem voor hogere vulgewichten twisterchain
Voor 3D-bewegingen triflex® R
RBR-versies voor nog hogere vulgewichten
Wanneer een smerings- en onderhoudsvrij draaikranslager voor "eindeloze" rotatiebewegingen nodig is
iglidur® draaikranslagers
Wanneer u afgeschermde kabels nodig heeft. Neem a.u.b. contact met ons op.
|
Part No.: |
|
| Draaihoek [°]: | |
| Artnr. | Binnenbreedte | Binnenhoogte | X1 inwendige machinebouwruimte |
X2 uitwendige machinebouwruimte |
R min. |
R max. |
d1 max. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
 TB12.23.9.3.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 217,07 EUR |  |
| TB12.23.9.4.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 244,83 EUR | |
| TB12.23.9.5.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 272,58 EUR | |
| TB12.23.9.6.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 300,34 EUR | |
| TB12.23.9.7.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 328,09 EUR | |
| TB12.23.9.8.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 355,84 EUR | |
| TB12.23.9.9.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 383,57 EUR | |
| TB12.23.9.10.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 411,33 EUR | |
| TB12.23.9.11.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 439,08 EUR | |
| TB12.23.9.12.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 466,84 EUR | |
| TB12.23.9.13.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 494,59 EUR | |
| TB12.23.9.14.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 522,34 EUR | |
| TB12.23.9.15.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 550,10 EUR | |
| TB12.23.9.16.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 577,85 EUR | |
| TB12.23.9.17.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 605,61 EUR | |
| TB12.23.9.18.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 633,36 EUR | |
| TB12.23.9.19.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 661,09 EUR | |
| TB12.23.9.20.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 688,84 EUR | |
| TB12.23.9.21.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 716,60 EUR | |
| TB12.23.9.22.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 744,35 EUR | |
| Meer over het geselecteerde onderdeel: | |||||||||
3D-CAD
Monsterbestelling
PDF
Prijsaanvraag
Staffelprijs
myCatalog
|
|||||||||
|
Part No.: |
|
| Draaihoek [°]: | |
| Artnr. | Binnenbreedte | Binnenhoogte | X1 inwendige machinebouwruimte |
X2 uitwendige machinebouwruimte |
R min. |
R max. |
d1 max. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.12.3.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 265,19 EUR | |
| TB20.44.12.4.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 293,94 EUR | |
| TB20.44.12.5.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 322,70 EUR | |
| TB20.44.12.6.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 351,44 EUR | |
| TB20.44.12.7.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 380,18 EUR | |
| TB20.44.12.8.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 408,95 EUR | |
| TB20.44.12.9.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 437,69 EUR | |
| TB20.44.12.10.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 466,46 EUR | |
| TB20.44.12.11.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 495,20 EUR | |
| TB20.44.12.12.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 523,96 EUR | |
| TB20.44.12.13.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 552,70 EUR | |
| TB20.44.12.14.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 581,44 EUR | |
| TB20.44.12.15.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 610,21 EUR | |
| TB20.44.12.16.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 638,95 EUR | |
| TB20.44.12.17.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 667,72 EUR | |
| TB20.44.12.18.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 696,46 EUR | |
| TB20.44.12.19.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 725,22 EUR | |
| TB20.44.12.20.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 753,97 EUR | |
| TB20.44.12.21.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 782,71 EUR | |
| TB20.44.12.22.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 811,47 EUR | |
| TB20.44.12.23.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 840,21 EUR | |
| Meer over het geselecteerde onderdeel: | |||||||||
|
3D-CAD
Monsterbestelling
PDF
Prijsaanvraag
Staffelprijs
myCatalog
|
|||||||||
|
Part No.: |
|
| Draaihoek [°]: | |
| Artnr. | Binnenbreedte | Binnenhoogte | X1 inwendige machinebouwruimte |
X2 uitwendige machinebouwruimte |
R min. |
R max. |
d1 max. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.18.3.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 276,71 EUR | |
| TB20.44.18.4.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 306,71 EUR | |
| TB20.44.18.5.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 336,72 EUR | |
| TB20.44.18.6.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 366,72 EUR | |
| TB20.44.18.7.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 396,73 EUR | |
| TB20.44.18.8.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 426,74 EUR | |
| TB20.44.18.9.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 456,72 EUR | |
| TB20.44.18.10.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 486,72 EUR | |
| TB20.44.18.11.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 516,73 EUR | |
| TB20.44.18.12.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 546,73 EUR | |
| TB20.44.18.13.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 576,74 EUR | |
| TB20.44.18.14.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 606,74 EUR | |
| TB20.44.18.15.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 636,73 EUR | |
| TB20.44.18.16.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 666,73 EUR | |
| TB20.44.18.17.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 696,74 EUR | |
| TB20.44.18.18.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 726,74 EUR | |
| TB20.44.18.19.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 756,75 EUR | |
| TB20.44.18.20.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 786,75 EUR | |
| TB20.44.18.21.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 816,76 EUR | |
| TB20.44.18.22.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 846,74 EUR | |
| TB20.44.18.23.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 876,75 EUR | |
| Meer over het geselecteerde onderdeel: | |||||||||
|
3D-CAD
Monsterbestelling
PDF
Prijsaanvraag
Staffelprijs
myCatalog
|
|||||||||
|
Part No.: |
|
| Draaihoek [°]: | |
| Artnr. | Binnenbreedte | Binnenhoogte | X1 inwendige machinebouwruimte |
X2 uitwendige machinebouwruimte |
R min. |
R max. |
d1 max. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB29.27.22.3.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 249,51 EUR | |
| TB29.27.22.4.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 282,88 EUR | |
| TB29.27.22.5.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 316,28 EUR | |
| TB29.27.22.6.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 349,65 EUR | |
| Meer over het geselecteerde onderdeel: | |||||||||
|
3D-CAD
Monsterbestelling
PDF
Prijsaanvraag
Staffelprijs
myCatalog
|
|||||||||
|
Part No.: |
|
| Draaihoek [°]: | |
| Artnr. | Binnenbreedte | Binnenhoogte | X1 inwendige machinebouwruimte |
X2 uitwendige machinebouwruimte |
R min. |
R max. |
d1 max. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB30.75.22.7.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 365,81 EUR | |
| TB30.75.22.8.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 398,04 EUR | |
| TB30.75.22.9.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 430,28 EUR | |
| TB30.75.22.10.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 462,51 EUR | |
| TB30.75.22.11.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 494,74 EUR | |
| TB30.75.22.12.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 526,95 EUR | |
| TB30.75.22.13.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 559,18 EUR | |
| TB30.75.22.14.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 591,41 EUR | |
| TB30.75.22.15.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 623,65 EUR | |
| TB30.75.22.16.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 655,85 EUR | |
| TB30.75.22.17.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 688,08 EUR | |
| TB30.75.22.18.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 720,32 EUR | |
| TB30.75.22.19.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 752,55 EUR | |
| TB30.75.22.20.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 784,78 EUR | |
| TB30.75.22.21.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | op aanvraag | |
| TB30.75.22.22.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | op aanvraag | |
| TB30.75.22.23.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | op aanvraag | |
| TB30.75.22.24.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | op aanvraag | |
| TB30.75.22.25.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | op aanvraag | |
| Meer over het geselecteerde onderdeel: | |||||||||
|
3D-CAD
Monsterbestelling
PDF
Prijsaanvraag
Staffelprijs
myCatalog
|
|||||||||

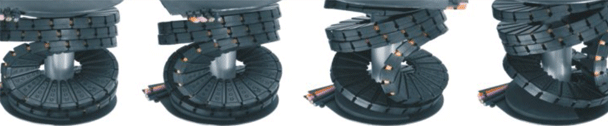

Voorbeeld van een twisterband
* horizontale inbouwwijze
