twisterband

Montagehandleiding voor twisterband

TPE buitenmantel

Ontwerp: Kabelselectie
Let bij het selecteren van kabels op bijzonder goede slijtage- en glij-eigenschappen. Het ideale mantelmateriaal is TPE.
Aanbeveling: chainflex® kabel CF9

Speciale afgeschermde kabels voor gebruik in de twisterband zijn in voorbereiding. Neem contact met ons op als het gebruik van afgeschermde kabels noodzakelijk is.

Ontwerp: vulling

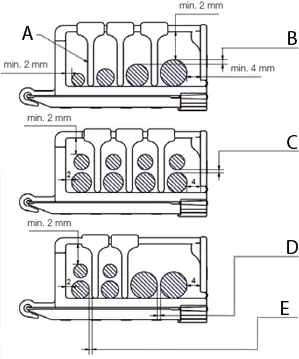

twisterband versie met sluiting:TB20.44.18.x.01.0 | TB30.75.22.x.01.0

A = kabel scheiden met scheiders

B = kabel invoeren gesorteerd op diameter of buigradius. Breng dunnere, kleinere kabels naar binnen en grotere naar buiten.

C = Niet meer dan twee kabels boven elkaar. 10% van de grootste diameter of min. 1 mm

D = Tussen alle kabels
10% van de grotere diameter of min. 1 mm

E = Tussen kabel en scheiders
10% van de grootste diameter of min. 1 mm

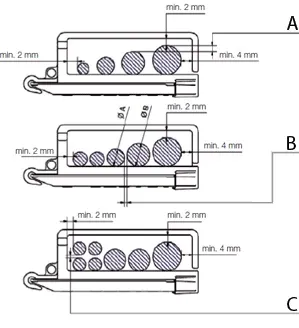

twisterband versie met Easy sluiting: TB12.23.09.x.01.0 | TB20.44.12.x.01.0

A = Plaats de kabel gesorteerd op diameter of buigradius. Leg de dunnere, kleinere kabels naar binnen en de grotere naar buiten.

B = Tussen alle kabels min. 1 mm of 10% van de grootste diameter => Ø B

C = Niet meer dan 2 kabels boven elkaar.
min. 1 mm of 10% van de grootste diameter

Montage: montagebeugel

1. Duw de twisterband tussen de stalen delen.

2. Bevestig de twisterband aan het verbindingselement door deze vast te schroeven.

Montage: Geleidingsas

Gebruik in verticale installatiepositie vanaf een draaihoek van 1500° een gecentreerde as als geleiding.

Gebruik bij horizontale installatie altijd een centrische as als steun.

Bevestiging: trekontlasting

- Ontlast de kabels aan beide uiteinden
- Zorg ervoor dat de knoop van de kabelbinder niet in de richting van de energieketting wijst

Eindpositie:

De twisterband mag niet naar het uiteinde worden gedraaid. Om de kabel niet te veel te belasten, moet voor elk bevestigingspunt een reserve van minstens 90° worden gepland.
