Trekontlasting voor kabel


Trekontlastingen van igus zijn speciaal ontwikkeld voor gebruik in kabelrupsen en dynamische toepassingen. Zij houden de kabels op hun plek in kabelrupsen en zorgen ervoor dat kabels er niet worden uitgetrokken. De combinatie van chainflex-kabelmaterialen en de contact makende kunststofcomponenten van de trekontlastingselementen van igus is ontworpen voor een lange levensduur van de kabel en een maximale houdkracht. Al jaren worden trekontlastingselementen gebruikt door klanten over de hele wereld, zoals de CFXL klemmen voor lange trajecten en zware toepassingen, of de CFU.V trekontlasting met innovatief honingraatontwerp voor installatie in enkele seconden en hoge houdkracht, of de chainfix CFN nugget trekontlastingsblokken voor eenvoudige en kosteneffectieve trekontlastingsoplossingen.

Deze types zijn beschikbaar


chainfix klemmen

CFX-klemmen
  • Kunnen geïntegreerd worden in KMA-aansluitelement
  • Om zeker drie kabels op elkaar te stapelen
  • Gereduceerde installatiehoogte, ruimtebesparend
  • Hoge kracht voor dynamische applicaties
  • Voor de volgende kabelrups-systemen: E4 | E6 | voor alle kunststof-metalen aansluitelementen (KMA) met C-profiel
Naar winkel gaan

Trekontlastingsscheiders

Trekontlastingsscheiders
  • Kan worden geïntegreerd in het aansluitelement
  • Tussenschot met trekontlasting kan naar wens overal worden geplaatst
  • Voor toepassingen met gemiddelde versnellingen
  • Eenvoudig te monteren, kosteneffectief
  • Voor de volgende kabelrups-systemen: E2/000 | E2 gesloten kabelrupsen | E6 | T3
Naar winkel gaan

Tiewrap platen

Tiewrap platen
  • Voor veel toepassingen met gemiddelde acceleratiesnelheden
  • Kan op sommige aansluitelementen geklipt worden
  • Kan als afzonderlijk onderdeel worden gebruikt in schakelkasten of bij de montage van machines
  • Voor de volgende kabelrups-systemen: easy chain | E2/000 | E2 gesloten kabelrupsen | E4 | E6
Naar winkel gaan

Honingraat trekontlasting CFU

Honingraat trekontlasting CFU
  • Trekontlasting tot wel 80% sneller gerealiseerd
  • Simpelweg de kabels en slangen in de honingraat steken en sluiten
  • Trekontlasting aan beide zijden te openen
  • Gemakkelijk om wijzigingen door te voeren - kabels/slangen toevoegen of verwijderen
  • Voor de volgende kabelrups-systemen: E2.48 | 3400/3500 | 3450/3480 | R68 | R167/168 | R2.48 | E4.48L/R4.48L | E4.42/H4.42/R4.42 | E61.52 | E6.52/R6.52
Naar winkel gaan

Trekontlastingselement CFV

Trekontlastingselement CFV
  • Trekontlasting voor kabels kan eenvoudig achteraf worden gemonteerd, ook bij gesloten kabelrupsen en verschillende insteekconnectoren
  • Gemakkelijk achteraf te monteren
  • Voor de volgende kabelrups-systemen: E2/000 | R2.1 | E4.1L | E4.1
Naar winkel gaan

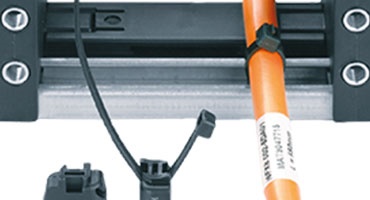

Trekontlastings-nuggets

Trekontlastingselement CFV
  • Voordelige, snelle trekontlasting voor eenvoudige toepassingen met weinig ruimte en gemiddelde versnellingen
  • Voor alle KMA-aansluitelementen met C-profiel
  • Voor de volgende kabelrups-systemen: Voor alle KMA's met C-profiel of DIN-rails
Naar winkel gaan

Trekontlasting connectorsysteem CFB

Trekontlasting connectorsysteem CFB
  • Voor toepassingen met hoge versnellingen en belastingen, bijv. in gereedschapsmachines
  • Standaard schroefverbinding
  • Maatwerk productie vanaf 1 stuks.
  • Voor de volgende kabelrups-systemen: E4 | E6 | voor alle kunststof-metalen aansluitelementen (KMA) met C-profiel
Naar winkel gaan

CF.P trekkrachtbewaking

i.Sense CF.P: trekkrachtbewaking voor kabels
  • De CF.P-sensor meet de trekkrachten op de kabels direct bij de trekontlasting
  • Activeert een systeemuitschakeling door middel van het NC-verbreekcontact wanneer er sprake is van buitensporig grote krachten
  • Permanent toegenomen trekkrachten kunnen leiden tot beschadiging van de kabel, en in het slechtste geval, tot brand
Naar de webshop

Minimale afstand van de trekontlasting

Minimale afstand van de trekontlasting tot de bocht

Testseries in ons huis hebben aangetoond dat een kleine afstand tussen de trekontlasting en het buigen van de kabelrups geen negatieve invloed heeft op de duurzaamheid van chainflex-kabels. Het is dus mogelijk dat een trekontlasting direct in de aansluitelementen wordt geïntegreerd. Voor bijna alle kabelrupsen bieden wij varianten van trekontlasting aan, zoals de trekontlastingsklemmen of de ruimtebesparende kammetjes.

Praktisch getest met inachtneming van verschillende parameters

Of het nu onder invloed is van vloeistoffen zoals water of olie of bij verschillende omgevingstemperaturen. Het samenspel van de chainfix-systemen met een grote verscheidenheid aan mantelmaterialen voor kabels en slangen speelt uiteraard ook een rol bij de interne tests.

Catalogus. Zie voor meer informatie de catalogus met trekontlastingen.

Kabelrups-webshop. Van kleine tot middelgrote en grote kabelrupsen voor alle toepassingen.
Kabelrups-configurator.Ontwerp kabelrupsen snel en gemakkelijk.
Kennisbank. Vind belangrijke informatie, vragen en antwoorden omtrent kabelrupsen.
