Systeem rol-kabelrupsen - rollen in plaats van glijden

De gangbare kabelrupsen worden op langere verplaatsingswegen glijdend gebruikt. De technische grenzen van deze modus uit te breiden, dat is de motor geweest achter de ontwikkeling van de rol-kabelrups. De eisen die worden gesteld aan kabelrupsen voor langere verplaatsingswegen zijn in de afgelopen jaren continu toegenomen. Verplaatsingswegen van meer dan 400 meter zorgen ook voor nieuwe uitdagingen, zoals hoge verplaatsingssnelheden in de kraanbouw bij kabelbelastingen tot 50 kg/m.

Rolmiddenschakels voor nog hogere extra belastingen en breedtes tot 2 m en meer



Y = Trek - schuifkracht in procent
X1 = Verplaatsingsweg, X2 = Kabelrupslengte
A = Rol-kabelrups
B = Standaard kabelrups.
Gegevens: vulgewicht 10 kg/m



Verplaatsingsweg (cross travel) van 441,3 m, gerealiseerd met igus® Rol-kabelrups Serie 5050R


7 voordelen van de rol-kabelrups

  • Sterke afname van het aandrijfvermogen tot minder dan 25% voor het bewegen van de kabelrups
  • Verplaatsingswegen tot 800 m mogelijk
  • Snelheden tot 6 m/s mogelijk
  • Verschillende rollentypen voor optimale aanpassing aan de toepassing
  • Gelijkmatige rolweerstand bij toepassingen met vuil
  • Als inbouwklaar gemonteerd systeem verkrijgbaar
  • Systeemgarantie voor gemonteerde systemen (afh. van de toepassing)

Toepassingsgebieden
De igus® rol-kabelrups is voorbestemd voor toepassingen waarbij lange verplaatsingswegen bij hoge snelheden gerealiseerd moeten worden. Dit is bijvoorbeeld bij finishcamera's of in de transporttechniek vaak het geval. Ook bij de langzamere toepassingen in de kranensector of bij schuifinstallaties kunnen door de geringe wrijvingswaarden van het systeem kosten worden bespaard, omdat de dimensionering van de aandrijving wezenlijk kleiner kan worden.

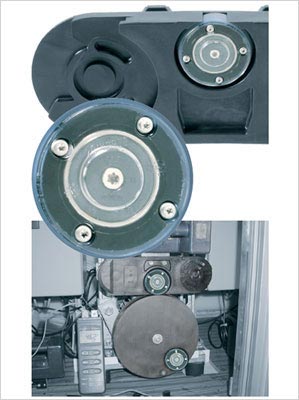

Rol-kabelrups

Speciale rollentestbank voor klantgerelateerde test


Leveringsprogramma rol-kabelrups

Inwendige hoogten van 32, 35, 42, 45, 56 en 80 mm, alsmede breedtes van 50 mm tot meerdere meters zijn mogelijk en uit voorraad leverbaar. Alle binnenverdelingsmogelijkheden en aansluitvarianten van het igus®- systeem E4 zijn beschikbaar. De standaard geleidegoten van de betreffende voorradige kabelrupsen kunnen gebruikt worden. Rol-kabelrupsen kunnen in principe aan beide kanten worden geopend. Verschillende rollenmaterialen en vormen (profielrollen etc.) beschikbaar. Roestvrije RVS kogels zijn standaard bij rol-kabelrupsen. De rol-kabelrups is als aangeslagen kabelrupssysteem verkrijgbaar. Deze wordt met chainflex® -kabels en gemonteerde stekkers en armaturen volgens uw wensen door igus®-specialisten gemonteerd en montagevriendelijk verpakt. Al naar gelang de lengte van de verplaatsingsweg kan de rol-kabelrups op een trommel geleverd worden. Wanneer kabels uit het uit meer dan 850 typen bestaande chainflex®-programma gebruikt worden, geven wij ook graag een garantie af voor het complete systeem, afhankelijk van de toepassing.

Dit soort installaties dienen door onze projectingenieurs geconfigureerd te worden. Wij brengen graag een offerte aan u uit. Spreek ons hier gewoon over aan.

Keuzetabel

Serie Binnenhoogte Binnenbreedte Buitenbreedte Uitwendige hoogte Buigradius
hi Bi Ba ha R
[mm] [mm] [mm] [mm] [mm]
Rol-kabelrups - kabelrups met volledige dwarsverbinders
2828R 32 50-400 73-423 54 125-300  Anfragen
2700R 35 50-175 66-194 50 150  Anfragen
3500R 45 50-250 70-270 64 200  Anfragen
3838R 42 50-400 77-427 64 150-350  Anfragen
4040R 56 50-600 86-636 84 200-400  Anfragen
5050R 80 50-600 100-650 108 250-500  Anfragen
Rol-kabelrups - gesloten kabelrups
R7728R 32 50-300 73-323 54 150-300  Anfragen
R7838R 42 50-300 77-327 64 200-350  Anfragen
R8840R 56 75-462 111-499 84 300-400  Anfragen
R9850R 80 75-462 125-513 108 300-1000  Anfragen
