iglidur® F - Materiaalgegevens

Materiaal tabel

Algemene specificatie

Eenheid

iglidur® F

Testmethode

dichtheid

g/cm³

1,25

Kleur

zwarte kleur

max. Vochtabsorptie bij 23°C/50% kamervochtigheid.

Gewicht

1,8

DIN 53495

max. totale vochtopname

gewichtsprocent

8,4

Schuifwrijvingscoëfficiënt, dynamisch, tegen staal

µ

0,1 - 0,39

pv waarde, max. (droog)

MPa x m/s

0,34

Mechanische specificatie

buigmodulus

MPa

11.600

DIN 53457

buigsterkte bij 20°C

MPa

260

DIN 53452

Samendruksterkte

MPa

98

maximaal aanbevolen oppervlaktedruk (20°C)

MPa

105

Shore D hardheid

84

DIN 53505

Fysische en thermische specificatie

Bovenste langetermijntoepassingstemperatuur

°C

+140

Bovenste kortstondige toepassingstemperatuur

°C

+180

Lagere toepassingstemperatuur

°C

-40

warmtegeleidingsvermogen

[W/m x K]

0,65

ASTM C 177

thermische uitzettingscoëfficiënt (bij 23°C)

[K-1 x 10-5]

12

DIN 53752

Elektrische specificatie

Volumeweerstand

Ωcm

< 103

DIN IEC 93

oppervlakte weerstand

Ω

< 102

DIN 53482

Tabel 01: Materiaalgegevens

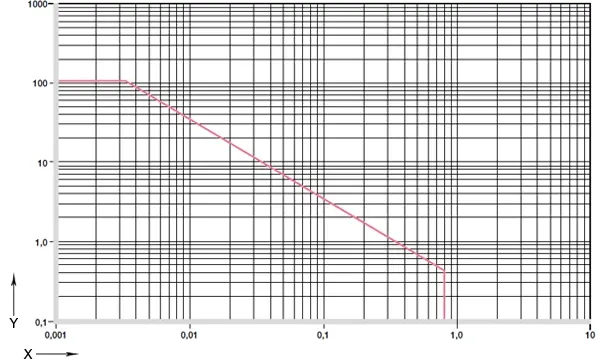

diagram. 01: Toelaatbare pv-waarde voor iglidur® F glijlagers met een wanddikte van 1 mm in droog bedrijf tegen een stalen as, bij +20 °C, geïnstalleerd in een stalen behuizing

X = oppervlaktesnelheid [m/s]
Y = belasting [MPa]

Wanneer glijlagers elektrisch geleidend moeten zijn, vooral in toepassingen die statische elektriciteit moeten weren, is iglidur® F de juiste keuze. Bovendien zijn de iglidur® F glijlagers extreem drukbestendig. Bij kamertemperatuur kunnen ze statisch worden belast tot 105MPa.

diagram. 02: aanbevolen maximale oppervlaktedruk als functie van de temperatuur (105 MPa bij +20 °C)

X = temperatuur [°C]
Y = belasting [MPa]

Mechanische specificatie
De maximaal aanbevolen vlaktedruk is een mechanische materiaalparameter. De druksterkte van iglidur® F glijlagers neemt af met toenemende temperaturen. diagram 02 illustreert deze correlatie. Bij de op lange termijn toelaatbare toepassingstemperatuur van +140 °C is de toelaatbare vlaktedruk nog steeds 50 MPa.

diagram. 03 toont de elastische vervorming van iglidur® F onder radiale belasting. Onder de maximaal aanbevolen oppervlaktedruk van 105 MPa is de vervorming minder dan 3,0%. Tot deze drukbelasting kan de plastische vervorming genegeerd worden. Het hangt echter ook af van de duur van de belasting.

diagram. 03: Vervorming onder belasting en temperaturen

X = belasting [MPa]
Y = vervorming [%]

Maximale oppervlaktesnelheid

m/s

roterend

oscillerend

lineair

continu

0,8

0,6

3

kortdurend

1,5

1,1

6

Tabel 02: Maximale oppervlaktesnelheid

Toelaatbare glijsnelheden
De maximaal toelaatbare glijsnelheden zijn afhankelijk van de bedrijfsduur en het type beweging; een glijlager wordt het zwaarst belast tijdens langdurige roterende bewegingen. Hier is de maximale snelheid voor iglidur® F lagers 0,8 m/s. Anders kunnen de maximale waarden in tabel 02 alleen worden bereikt met de laagste drukbelastingen. Deze grenswaarden kunnen in de praktijk vaak niet worden bereikt vanwege interacties.

iglidur® F

Verwerkingstemperatuur

onder

- 40 °C

boven, langdurig

+ 140 °C

boven, kortstondig

+ 180 °C

extra axiale bescherming vanaf

+ 105 °C

Tabel 03: Temperatuurgrenzen voor iglidur® F

Temperaturen
De omgevingstemperatuur heeft een sterke invloed op de eigenschappen van glijlagers. Als de temperatuur stijgt, neemt de druksterkte van iglidur® F glijlagers af en neemt ook de slijtage toe. Bij temperaturen hoger dan +105 °C is extra bescherming vereist.

Diagram 04: wrijvingscoëfficiënt als functie van de oppervlaktesnelheid, p = 0,75MPa

X = oppervlaktesnelheid [m/s]
Y = wrijvingscoëfficiënt μ

Wrijving en slijtage
De wrijvingscoëfficiënten in droog bedrijf zijn bij iglidur® F lagers niet zo gunstig als bij diverse andere iglidur® materialen. iglidur®® lagers kunnen echter zonder problemen worden gesmeerd en in vergelijking met gesmeerde iglidur®® lagers behalen iglidur®® F lagers uitstekende resultaten.

Diagram 05: schrijfcoëfficiënt als functie van de laatste, v = 0,01m/s

X = laatste [MPa]
Y = wrijvingscoëfficiënt μ

iglidur® F

Droog

Vet

olie

water

wrijvingscoëfficiënt µ

0,1 - 0,39

0,09

0,04

0,04

Tabel 04: wrijvingscoëfficiënt voor iglidur® F tegen staal (Ra = 1 μm, 50 HRC)

Slijtage, roterende toepassing met ondersnijding. Asmaterialen

diagram. 06: Slijtage, roterende toepassing met subdl. asmaterialen, p = 1MPa, v = 0,3m/s

X = asmateriaal
Y = slijtage [μm/km]

A = aluminium, hard geanodiseerd
B = vrij snijdend staal
C = Cf53
D = Cf53, hard verchroomd
E = HR koolstofstaal
F = 304 SS
G = hoogwaardig staal

Asmaterialen
De diagrammen 06 en 07 tonen een uitbreiding van de resultaten van tests met verschillende asmaterialen, uitgevoerd met glijlagers van iglidur® F. In het laagste belastingsbereik blijkt de hardverchroomde as de meest gunstige partner te zijn voor roterende toepassingen met iglidur® F glijlagers.

Asmaterialen
Slijtage voor oscillerende en roterende

diagram. 07: Slijtage bij oscillerende en roterende toepassingen met verschillende asmaterialen, p = 2 MPa

Y=slijtage [μm/km]

A= CF53
B= hardverchroomd
C= 304 SS
D= HR koolstofstaal

blauw= roterend
roze= oscillerend

Medium

Weerstand

Alcoholen

+ tot 0

Koolwaterstoffen

Vetten, oliën, niet geadditiveerd

brandstoffen

Verdunde zuren

0 tot -

sterke zuren

-

Verdunde basen

sterke basen

+ tot 0

+ bestand 0 voorwaardelijk bestand - niet bestand
Alle gegevens bij kamertemperatuur [+20 °C]
Tabel 05: chemische bestendigheid van iglidur® F

Chemische bestendigheid
iglidur® F glijlagers zijn goed bestand tegen chemicaliën. De bijzonder hoge bestendigheid tegen smeermiddelen moet worden benadrukt, zelfs bij hoge temperaturen (rond +120 °C). Dit maakt iglidur® F glijlagers bijzonder geschikt voor toepassingen die - wellicht door andere componenten - gesmeerd moeten worden. iglidur® F wordt niet aangetast door de meeste zwakke organische en anorganische zuren.

**
Elektrische specificatie

Volumeweerstand

< 103 Ωcm

oppervlakte weerstand

< 102 Ω

Radioactieve straling
Lagers gemaakt van iglidur® F zijn bestand tegen straling tot een stralingsintensiteit van 3 x 102 Gy.

Maximale vochtopname

bij +23 °C/50% ruimtevochtigheid.

1,8 gewichtsprocent

max. totale vochtopname

8,4 gewichtsprocent

Tabel 06: Vochtopname van iglidur® F

Vochtopname
De vochtopname van iglidur® F lagers is ongeveer 1,8% in een normaal klimaat. De verzadigingsgrens in water is 8,4%. Hiermee moet rekening worden gehouden onder de juiste bedrijfsomstandigheden.

Invloed van vochtabsorptie

diagram. 10: Invloed van vochtabsorptie

X = Vochtopname [Gew.-%]
Y = Vermindering binnen ø [%]

Diameter****d1 [mm]

as h9**[mm]**

iglidur® F****D11 [mm]

behuizing H7**[mm]**

tot 3

0 - 0,025

+0,020 +0,080

0 +0,010

> 3 tot 6

0 - 0,030

+0,030 +0,105

0 +0,012

> 6 tot 10

0 - 0,036

+0,040 +0,130

0 +0,015

> 10 tot 18

0 - 0,043

+0,050 +0,160

0 +0,018

> 18 tot 30

0 - 0,052

+0,065 +0,195

0 +0,021

> 30 tot 50

0 - 0,062

+0,080 +0,240

0 +0,025

> 50 tot 80

0 - 0,074

+0,100 +0,290

0 +0,030

Tabel 07: Belangrijke toleranties voor iglidur® F glijlagers volgens ISO 3547-1 na perspassing

Toleranties bij montage
iglidur® F glijlagers zijn standaardlagers voor assen met tolerantie (aanbevolen minimum h9).de lagers zijn ontworpen voor persmontage in een montage met H7-tolerantie. Na inbouw in een lager met nominale afmetingen wordt de binnendiameter van het lager met D11-tolerantie automatisch aangepast; voor bepaalde afmetingen wijkt de tolerantie hiervan af afhankelijk van de wanddikte (zie productassortiment).
