Geleidegoten – voor lange verplaatsingswegen

Geleidegoten worden bij langere verplaatsingswegen, al naar gelang kabelrupstype vanaf 5-12, ingezet. Ze ondersteunen de rustige wrijvingsarme loop van de igus® open en gesloten kabelrupsen. Bevindt zich het voedingspunt in het midden van de verplaatsingsweg, dan glijden de kabelrupsen op één helft van de verplaatsingsweg op zichzelf. Voor de andere helft adviseren wij in de goot gemonteerde glijrails, waarop de kabelrupsen glijden. igus® geleidegoten beschikken over glijrails van zeer slijtvast kunststof (m.u.v. RS - glijpartner staal).

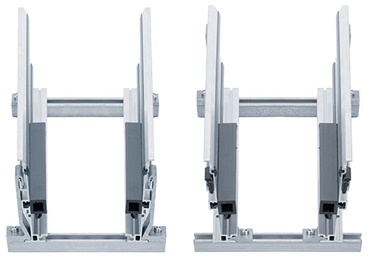

Super-aluminium goot

Basis-uitrusting voor algemene machinebouw. Heavy Duty uitvoering voor installatiebouw.

Materiaal van de zijdelen: aluminium
"Super-Aluminium"-geleidegoten - de igus® standaard bij geleidegoten

Modulair systeem in 2 versies - basis en heavy duty

Zeer gemakkelijke en universele montage

Glijbalken ter bescherming voor slijtage bij hoge snelheden

Corrosiebestendig, zeewaterbestendig aluminium

Flexibele montage - bevestiging op onderconstructie onafhankelijk van profiellengten en stootpunten

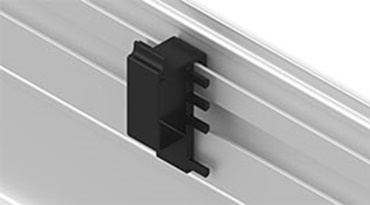

Verbindingselement - kunststof met kliksluiting

Kunststof glijrail van hoogmoleculair PE

Klemschoen kan - binnen of buiten - direct op de ondergrond of op C-profiel gemonteerd worden

Geleidbaarheid conform DIN EN 61537: standaard

Glijstrips en inlegbaar rubber profiel voor minimalisatie van bedrijfsgeluiden

Montagebeugel voor stevige bevestiging, ook in ruw bedrijf

Vaste punt module maakt het snel en eenvoudig bevestigen van het vaste punt van de kabelrups aan de Super-aluminium goot mogelijk zonder boren

super-aluminium



970.30.SL / 970.31.SL

Uitwendige hoogte zijkant goot: 77 mm
Voor igus®-kabelrupsseries:
E2: 10, B15
zipper: 15, R15

970.30.SL / 970.32.SL

Uitwendige hoogte zijkant goot: 77 mm
Voor igus®-kabelrupsseries:
E2: 1500
E4: E4.21

971.30.SL / 971.31.SL

Uitwendige hoogte zijkant goot: 87 mm
Voor igus®-kabelrupsseries:
E2/000: 2400, 2450, 2480, 2500
E2 medium: 20, 25, 200, 240, 250, 255
E6: E6.29, R6.29

972.02.30.SL / 972.02.31.SL

Uitwendige hoogte zijkant goot: 87 mm
Voor igus®-kabelrupsseries:
E4: E4.28, R4.28, 220, R760
E6: E6.35

972.30.SL / 972.31.SL

Uitwendige hoogte zijkant goot: 117 mm
Voor igus®-kabelrupsseries:
E4/00: 280, 290, R770
E4/4: 2828, 2928, R7728
E4/0: 28, 29, R77
E6: E6.40

972.30.SL / 972.32.SL

Uitwendige hoogte zijkant goot: 117 mm
Voor igus®-kabelrupsseries:
E2/000: 2600, 2650, 2680, 2700
E2-slangen: R58
E2 medium: 26, 27i, 27

973.30.SL / 973.31.SL

Uitwendige hoogte zijkant goot: 144 mm
Voor igus®-kabelrupsseries:
E2/000: 3400, 3450, 3480, 3500
E2-slangen: R68
E2 medium: 340, 350, 30, 35, 36
E4/00: 380, 390, R780
E4/4: 3838, 3938, R7838
E6: E6.52, R6.52

974.30.SL / 974.31.SL

Uitwendige hoogte zijkant goot: 184 mm
Voor igus®-kabelrupsseries:
E4/00: 400, 410, R880
E4/4: 4040, 4140, R8840
E4/light: 14040, 14140, R18840, 14240, 14340
E4/light oud: 140, 141, R188
E4/0: 40, 41, R88
E6: E6.62

974.30.SL.HD / 974.31.SL.HD

“Heavy-duty” uitvoering
Uitwendige hoogte zijkant goot: 184 mm
Voor igus®-kabelrupsseries:
E4: 4040HD, R8840HD

975.30.SL / 975.31.SL

Uitwendige hoogte zijkant goot: 184 mm
Voor igus®-kabelrupsseries:
E4: E4.80, H4.80, R4.80, 5050, 5150, R9850, 15050, 15150, R19850 E6: 6.80

975.30.SL.HD / 975.31.SL.HD

“Heavy-duty” uitvoering
Uitwendige hoogte zijkant goot: 184 mm
Voor igus®-kabelrupsseries:
E4: 5050HD, R9850HD

Vaste punt module/-klem

Vaste punt module voor de super-aluminium-geleidegoot
Snelle bevestiging
Boren niet nodig

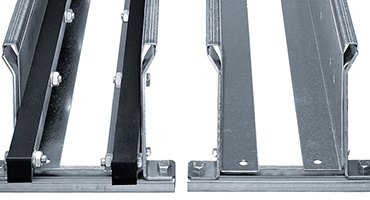

Stalen geleidegoten

Voor zeer robuuste installatiebouw.

Materiaal van de zijkanten: verzinkt staal / roestvrij staal op aanvraag


Specialiteit: geleidegoten van staal – zeer stabiel en robuust voor zware installatiebouw

Zeer stabiele en robuuste geleidegoten van staal

Eenvoudige montage met montagesets voor stootverbinding en bevestiging met de ondergrond

Eenvoudige bevestiging direct op de bodem van het C-profiel

Grote keuze 2-delig, instelbaar op kabelrupsbreedte

Leverbaar in verzinkt staat en RVS (materialen: 1.4301, 14404, 14571)

Glijrails bestaan uit hoogmoleculair PE

Zijdelen worden met overeenkomstige afstand gemonteerd en op de ondergrond bevestigd

Met de vastepunt-module is het snel en eenvoudig bevestigen zonder boren mogelijk

Geleidbaarheid conform DIN EN 61537: standaard

Montagevideo voor stalen geleidegoten



90.30 / 90.31

Uitwendige hoogte zijkant goot: 480 mm
Voor igus®-kabelrupsseries:
E4/00: 800, 840

92.30 / 92.31

Uitwendige hoogte zijkant goot: 70 mm
Voor igus®-kabelrupsseries:
E2/000: 2400, 2450, 2480, 2500
E2 medium: 200, 240, 250, 255
E6: E6.29, R6.29

93.30 / 93.31

Uitwendige hoogte zijkant goot: 130 mm
Voor igus®-kabelrupsseries:
E2/000: 3400, 3450, 3480, 3500
E2-slangen: R68
E2 medium: 340, 350
E4/00: 380, 390, R780
E4/4: 3838, 3938, R7838
E6: E6.52, R6.52

94.30 / 94.31

Uitwendige hoogte zijkant goot: 170 mm
Voor igus®-kabelrupsseries:
E4/00: 400, 410, R880
E4/4: 4040, 4140, R8840
E4/light: 14040, 14140, 14240, 14340
E4/light oud: 140, 141, 188, 142, 143
E4/0: 40, 41, R88
E6: E6.62

95.30 / 95.31

Uitwendige hoogte zijkant goot: 100 mm
Voor igus®-kabelrupsseries:
E2/000: 2600, 2650, 2680, 2700
E2-slangen: R58
E2 medium: 26, 27i, 27

96.30 / 96.31

Uitwendige hoogte zijkant goot: 220 mm
Voor igus®-kabelrupsseries:
E4/4: 5050, 5150, R9850
E4/light: 15050, 15150, R19850
E4/light oud: 150, 151, R198
E4/0: 50, 51, R98
E6: E6.80, E6.80L

97.30 / 97.31

Uitwendige hoogte zijkant goot: 130 mm
Voor igus®-kabelrupsseries:
E4/00: 280, 290, R770
E4/4: 2828, 2928, R7728
E4/0: 28, 29, R77

98.30 / 98.31

Uitwendige hoogte zijkant goot: 300 mm
Voor igus®-kabelrupsseries:
E4/00: 600, 601, R608, 640
E4/light: 1640, R1608

99.30 / 99.31

Uitwendige hoogte zijkant goot: 130 mm
Voor igus®-kabelrupsseries:
E4/00: 220, R670
E4/0: 22, 23, R76

91.10 - 91.50

Uitwendige hoogte zijkant goot: 48 mm
Voor igus®-kabelrupsseries:
E2 mini: 10, 15, B15

Gootsysteem met spijlen RS

Laat licht en vuil door.

Het igus® gootsysteem met spijlen is een gemakkelijk te monteren, voordelig gootsysteem voor toepassingen met geringe mechanische vereisten, snelheden tot 2 m/s en verplaatsingswegen tot 50 m.

Voor toepassingsgebieden waar vuil, spanen en slijtage optreden - afvalproducten vallen gewoon door de tussenruimtes

Instellen van de juiste breedte, omdat passende afstandsstukken meegeleverd worden

De spijlen zijn leverbaar in verzinkt staal of kunststof

RS

92.70 / 92.71

Uitwendige hoogte zijkant goot: 90 mm
Voor igus®-kabelrupsseries:
E2/000: 2400, 2450, 2480, 2500
E2 medium: 200, 240, 250, 255
E6: E6.29, R6.29

93.70 / 93.71

Uitwendige hoogte zijkant goot: 146 mm
Voor igus®-kabelrupsseries:
E2/000: 3400, 3450, 3480, 3500
E2 medium: 340, 350
E6: E6.52, R6.52 (zonder afstandsplaat)

95.70 / 95.71

Uitwendige hoogte zijkant goot: 126,3 mm
Voor igus®-kabelrupsseries:
E2/000: 2600, 2650, 2680, 2700
E2 medium: 26, 27i, 27

Opsteekgootsysteem

Zeer eenvoudige en voordelige variant.

De igus® opsteekgoot is een eenvoudig te monteren, plaatsbesparend, voordelig gootsysteem voor toepassingen tot 50 m lengte.

Wezenlijk smaller dan gangbare goten

Gemakkelijke en snelle montage

Vast ingestelde breedte door afstandsplaten

Lastig instellen van de zijdelingse speling vervalt

Geen scherpe metalen randen aan de binnenkant, omdat deze door verbinders zijn bedekt

Smalle gootdelen van verzinkt staal (RVS op aanvraag)

sp

91.930

Uitwendige hoogte zijkant goot: 55,5 mm
Voor igus®-kabelrupsseries:
E2 medium: 10, 15

92.930

Uitwendige hoogte zijkant goot: 76,6 mm
Voor igus®-kabelrupsseries:
E2/000: 2400, 2450, 2480, 2500
E2 medium: 200, 240, 250, 255
E6: E6.29, R6.29 (zonder afstandsplaat)

93.930

Uitwendige hoogte zijkant goot: 138,6 mm
Voor igus®-kabelrupsseries:
E2/000: 3400, 3450, 3480, 3500
E2 medium: 340, 350
E6: E6.52, R6.52

95.930

Uitwendige hoogte zijkant goot: 106,6 mm
Voor igus®-kabelrupsseries:
E2/000: 2600, 2650, 2680, 2700
E2 medium: 26, 27i, 27

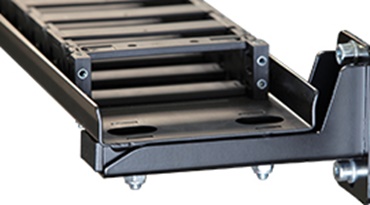

Afleggoten type 01/02

Eenvoudige aansluitmogelijkheden op uw machine op profielen of wandconsoles.

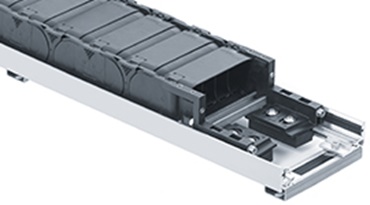

Super-Aluminium-afleggoot

De afleggoot in het design van onze Super-Aluminium-geleidegoot

Afleggoot aluminium
