igus® System triflex® R "light" - bewegingsbesturing in alle assen

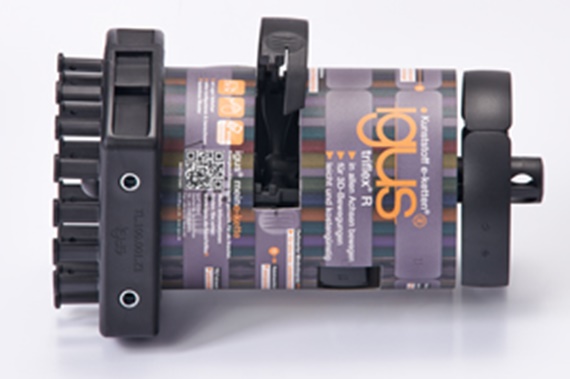

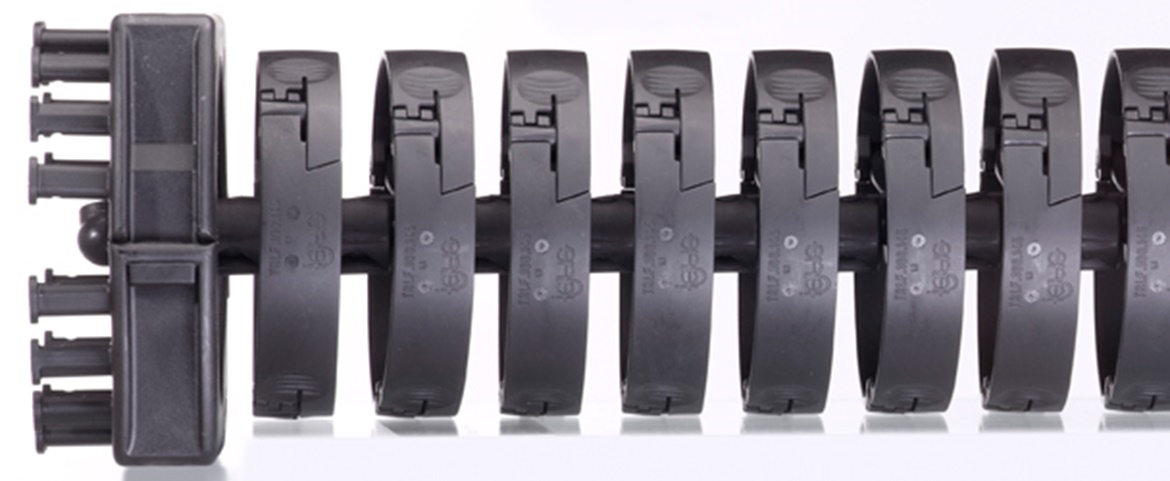

triflex® R "light" 3-assige kabelrups voor robotica en niet-robotica toepassingen

Lichtgewicht ontwerp - gemakkelijk te installeren, modulair, laag geprijsd en lange levensduur
Overzicht triflex® R

1... "easy“ vergrendeling

Bliksemsnel vullen van kabels en slangen dankzij het "easy" mechanisme

… snel gevuld, gemakkelijk, voordelig geprijsd

Details van het werkingsprincipe

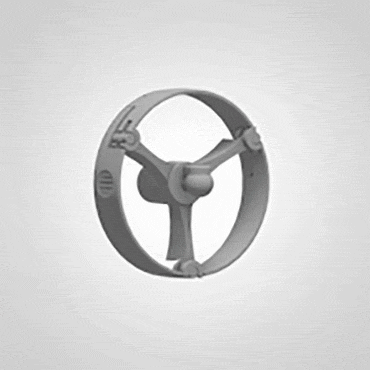

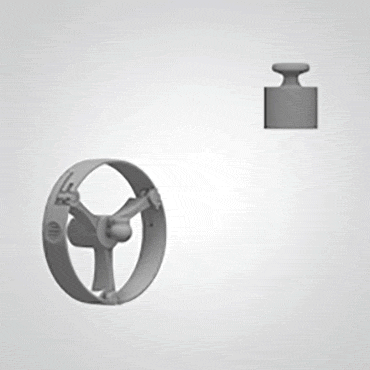

Dubbele vergrendeling

"gemakkelijk" openingsmechanisme

Kabels en slangen kunnen gewoon met de duim in de kabelrups worden geduwd. Dit reduceert de montagetijd tot wel 80%.

Door igus® getest

Treksterkte test

Verlaag montagetijden en reduceer de benodigde tijd met 80%

Montagetijd: insteken van 2 kabels Ø 6 en 10 mm (we geven u graag meer details over deze en vele andere testen)

Toepassingsvoorbeeld

CNC multi-as draaibank

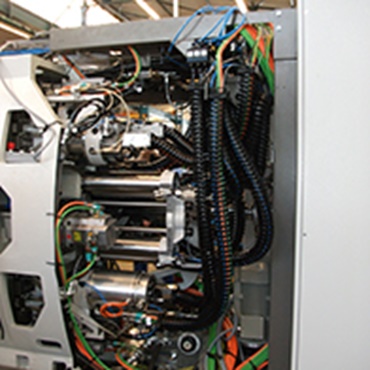

Een groot aantal triflex® R kabelrupsen op een CNC multi-as draaibank. Snelle kabelassemblage dankzij het "easy" mechanisme

2... Hoge trekkrachtabsorptie dankzij het trailer-mechanisme

... Dankzij het speciale volg-mechanisme, kan de triflex® hoge trekkrachten absorberen - gelijksoortig aan de trailer koppeling

Details van het werkingsprincipe

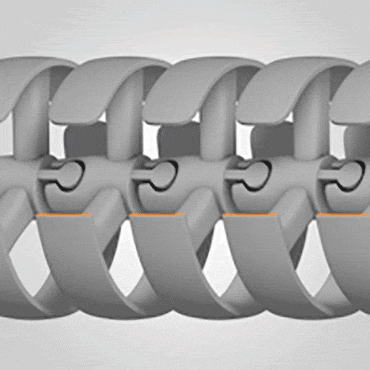

Trailer-principe

Trailer-principe

Dankzij het speciale volg-mechanisme, kan de triflex® hoge trekkrachten absorberen.

Door igus® getest

Treksterkte test

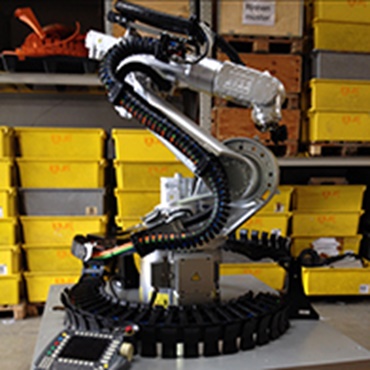

Test 3602: trekkrachttest

Trekkrachttest met TRE.100.145 in het igus® lab: 3846 N trekkracht

Toepassingsvoorbeeld

Lasrobot

Hoge versnellingen en richtingsveranderingen zijn kenmerkend voor robotbewegingen. De schakels blijven bijelkaar dankzij het igus® volg-mechanisme

3... Gedefinieerde minimale buigradius

...voor maximale kabellevensduur
...voorkomt beknellen van mediaslangen

Details van het werkingsprincipe

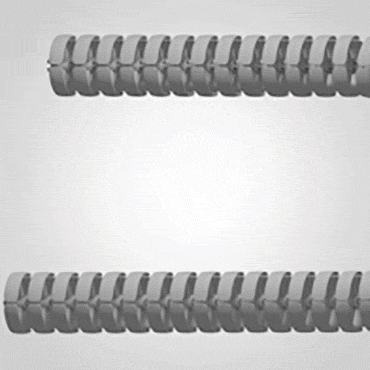

Dubbele vergrendeling

min. buigradius

Alle triflex® R typen zijn geclassificeerd met een gedefinieerde minimale buigradius. Dit waarborgt dat kabels of slangen niet bovenmatig bekneld en beschadigd raken. Dit verhoogt de operationele betrouwbaarheid van de applicatie en de levensduur van kabels en slangen.

Door igus® getest

Treksterkte test

Test 3418: breeksterkte

Testen van de maximale breeksterkte in de radius. Min. 217 N belasting bij de extreme radius aanslag, bijv. voor een TRC.40.058

Toepassingsvoorbeeld

Palletiseer-robot

De kleinste robotafmetingen vragen ook om de krapste bewegingsbesturingsradii van de kabels triflex® beschermt kabels en slangen dankzij de gedefinieerde minimale buigradii

4... Torsie-aanslag op elke kabelrupsschakel

...minimaliseert de torsiebelasting op de kabel

Details van het werkingsprincipe

Dubbele vergrendeling

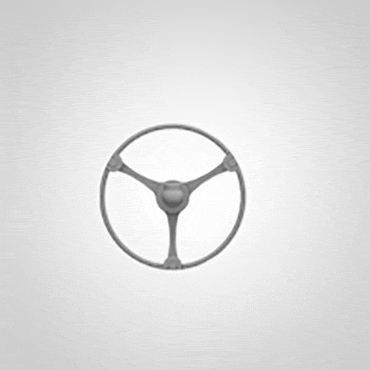

Torsie-aanslag

Elke triflex® R kabelrupsschakel heeft een torsie-aanslag van ca. +/-10°. Dit distribueert de torsie die optreedt in robottoepassingen over de gehele lengte van de kabelrups en verlengt de levensduur van slangen en kabels.

Door igus® getest

Torsietesten

Test: torsie

Het igus® lab voert torsietesten uit op triflex® R en kabels, gedurende welke de triflex® R wordt gedraaid en "opgerold"

Toepassingsvoorbeeld

Lasrobot

Krap draaien en torsiebewegingen treden met name bij de robotkop op. In dit geval, limiteert de triflex® R het twisten van de kabels met de gedefinieerde torsie-aanslag en verdeelt het twisten over een grotere lengte. Dit verhoogt de levensduur van slangen en kabels.

5... Openklap-mechanisme (TRLF)

Snel te openen en te sluiten

Details van het werkingsprincipe

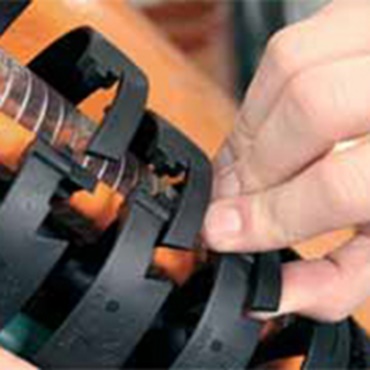

Dubbele vergrendeling Eenvoudig te openen en te sluiten met de hand of met een schroevendraaier. Veilige vormsluitende aansluitingen tussen de gebogen openende dwarsverbinder en het structuurelement. Voor het gemakkelijk vullen van kabels en slangen, zelfs met grote diameters!

Door igus® getest

Treksterkte test TRLF. 65 op de igus® testrobot - testopstellingen in het veld bieden een maximale productbetrouwbaarheid.

Toepassingsvoorbeeld

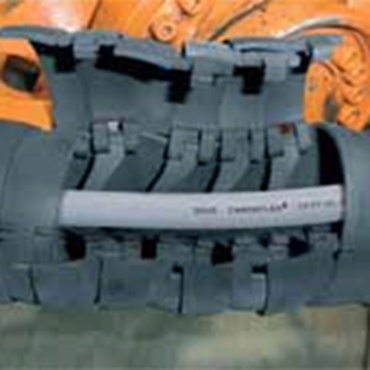

triflex® R TRLF - lichte versie - gemakkelijk met de hand te openen of met een schroevendraaier

6... TRL en TRLF – efficiënte oplossing met licht ontwerp

Details van het werkingsprincipe

Dubbele vergrendeling Serie TRL is 50 % lichter en 58 % voordeliger dan de vergelijkbare TRE versie. Bespaar twee keer op gewicht en prijs

Door igus® getest

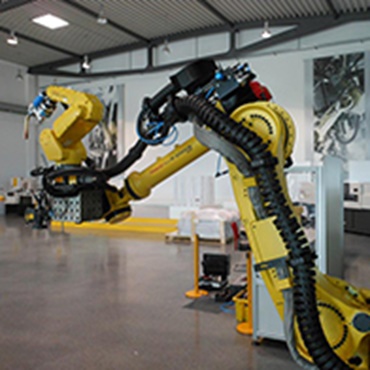

Treksterkte test igus® TRLF op Fanuc test cel toepassing - as 2-3

Toepassingsvoorbeeld

TRL in bewerkingsmachine - snel vullen - en kostenbesparend.

7... Modulair systeem voor het gemakkelijk inkorten en uitbreiden

... geen staalkabels, veren o.i.d.

Details van het werkingsprincipe

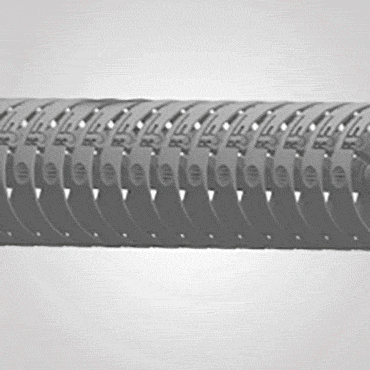

Gemakkelijke montage/demontage

Gemakkelijke montage/demontage

Dankzij het modulaire ontwerp kan de triflex® R naar wens worden uitgebreid en ingekort. Dit biedt maximale flexibiliteit voor elke installatie.

Door igus® getest

Treksterkte test

Assemblagevoorbeeld

Geen snijden van staalkabels, veren o.i.d. Een spuitgegoten onderdeel, daarom uitgebreid en ingekort "op aanvraag".

Toepassingsvoorbeeld

Handling robot

Net als bij conventionele igus® kabelrupsen, kunnen triflex® R kabelrupsen worden verlengd of ingekort op "elk" punt

8... Compartimenten voor een ideale scheiding van kabels en slangen

Gedefinieerde partities voor kabels en slangen

Details van het werkingsprincipe

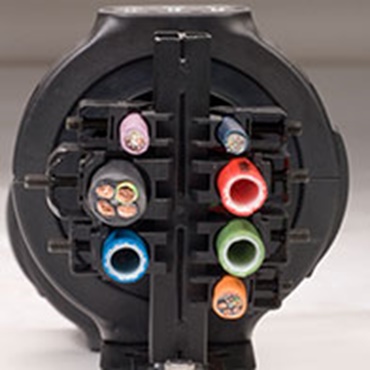

Dubbele vergrendeling TRL + TRLF kent een 3 huis systeem. Hierdoor is een ideale scheiding mogelijk van kabels, luchtslangen en meer

Door igus® getest

Treksterkte test Gemakkelijk vullen en vervangen van vooraangeslagen kabels of mediaslangen.

Toepassingsvoorbeeld

Voor dikke, starre slangen en/of veel kabels

9... Individuele opening van elk compartiment

Details van het werkingsprincipe

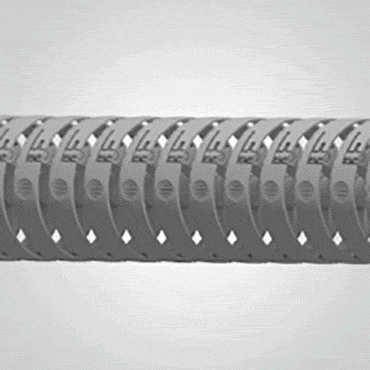

Robuust Elk compartiment kan onafhankelijk van het andere worden geopend. Dit vereenvoudigt in sterke mate het vullen met kabels en slangen.

Door igus® getest

Treksterkte test

Test: draaitest

De slagvastheid van een triflex® gevuld met kabels wordt getest in draaitesten

Toepassingsvoorbeeld

3D plasma-snijder

Naast igus® triflex® TRE, zijn andere kabelrupsen (E2/000, E4.1) en drylin® lineaire geleidingen (drylin® W) geïnstalleerd in deze plasmasnijder.

10... Standaard aansluitelement met trekontlasting

... Betrouwbare en snelle trekontlasting

Details van het werkingsprincipe

Dubbele vergrendeling

Modulaire accessoires

Aansluitelementen met trekontlasting tiewrap platen zijn leverbaar voor gemakkelijke montage. Hierdoor kan voor kabels en slangen gemakkelijk een trekontlasting worden gerealiseerd met kabeltrekbandjes.

Door igus® getest

Treksterkte test

Test: trekkrachttest

Treksterkte op igus® tiewrap platen met kabelbandje

Toepassingsvoorbeeld

Handling robot

Betrouwbaar voorzien van trekontlasting, gemonteerd op de robot, dankzij de uitbreidingsschakel.

11... Bevestigingselement als tussenverbinding

... Optionele aansluiting op de robot

Details van het werkingsprincipe

Accessoires

Accessoires

Door het gebruiken van de lichte montagebeugel als uitbreidingsschakel, kunnen TRL en TRLF op elke locatie worden bevestigd of worden voorzien van een trekontlasting. "lichte AE" voor TRL en TRLF - kunnen gemakkelijk en kostenbesparend worden geopend met een schroevendraaier.

Door igus® getest

Treksterkte test Houdsterkte van de uitbreidingsschakel

Toepassingsvoorbeeld

Robots

Betrouwbaar voorzien van trekontlasting, gemonteerd op de robot, dankzij de uitbreidingsschakel.

12...Robotconfiguratietool

www.igus.nl/quickrobot

... met slechts enkele klikken naar uw robotconfiguratie

Details van het werkingsprincipe

Dubbele vergrendeling

Online tool

igus® robotapparatuur configurator is een configuratie-tool voor robot energietoevoersystemen. Met slechts enkele klikken kan de passende configuratie voor 79 robotmodellen worden geselecteerd.
Naar de online tool

Door igus® getest

Treksterkte test

Robotconfiguratietool

Selectie van robottypes overeenkomstig de fabrikant en de benodigde kabelrupsmaten al naar gelang de diameter

Optionele artikelen kunnen worden geselecteerd

Onderdelenlijsten kunnen in PDF-formaat worden aangemaakt

Uitrustingsoptie per as kan handig worden besteld met één artikelnummer.

Toepassingsvoorbeeld

Bestelling op maat

Direct online bestellen of met de onderdelenlijst.

13... Een groot aantal twistbare kabels beschikbaar

www.igus.nl/chainflex

... meer dan 100 verschillende twistbare kabels direct beschikbaar uit voorraad

Details van het werkingsprincipe

Dubbele vergrendeling

CF.Robot

Ca. 100 verschillende CFRobot kabels zijn uit voorraad leverbaar, zonder snijkosten en minimale hoeveelheden. We leveren eveneens volledig geconfectioneerd met connectoren, of als een compleet, installatieklaar readychain® systeem.

Door igus® getest

Treksterkte test

Kabeltesten

Alle chainflex® ROBOT kabels in een triflex® R energietoevoersysteem zijn tenminste 3 miljoen keer getwist met een vaste puntspeling van 1 m en een torsie van ± 180°.

Toepassingsvoorbeeld

Compleet en betrouwbaar.

Uiterst flexibele triflex® R robot kabelrups en de bijpassende, chainflex® CF.Robot torsiekabels met lange levensduur

Monsterbestelling
